HEIDENHAIN TNC 640 (34059x-01) Cycle programming - Manual (Página 419)

HEIDENHAIN TNC 640 419
16.6 PT
O
. REF
. CÍR
C
UL
O INTE
RIOR (ciclo 412, DIN/ISO: G412)

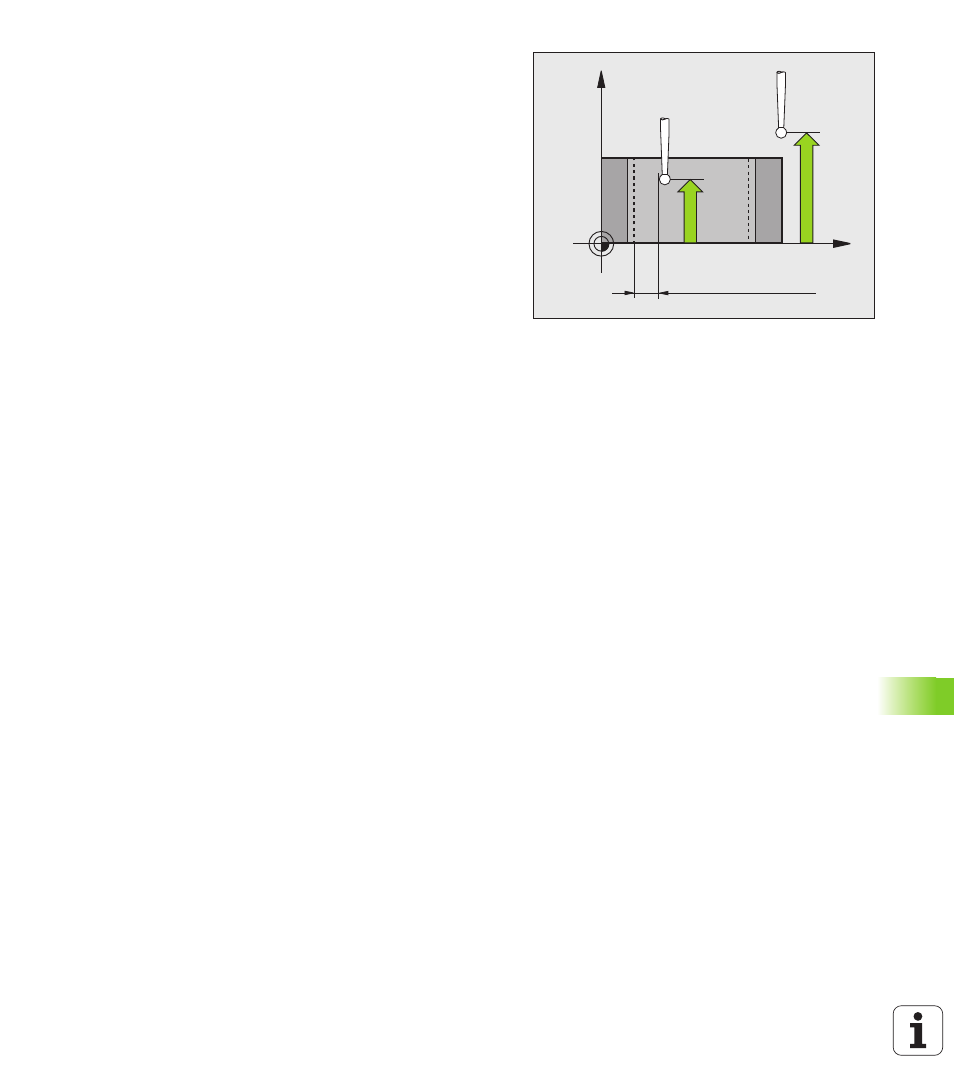

U Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo de
entrada -99999,9999 hasta 99999,9999
U Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a SET_UP (tabla del
sistema de palpación). Campo de introducción 0 hasta
99999,9999
U Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de entrada -99999,9999 hasta
99999,9999
U Desplazamiento a la altura de seguridad Q301:
Determinar como debe desplazarse el palpador entre
los puntos de medición:
0: Desplazar entre los puntos de medición a la altura
de medición
1:Desplazar entre los puntos de medición a la altura
de seguridad
U Número del punto cero en la tabla Q305: Indicar el
número en la tabla de puntos cero/tabla de presets,
donde el TNC debe memorizar las coordenadas del
centro de la cajera. Introduciendo Q305=0, el TNC fija
la visualización automática de tal forma que el nuevo
punto de referencia se encuentre en el centro de la
cajera. Campo de introducción 0 a 2999
U Nuevo punto de referencia en el eje principal
Q331 (valor absoluto): coordenada en el eje principal
sobre la cual el TNC fija el centro de la cajera
calculado. Ajuste básico = 0. Campo de entrada
-99999,9999 hasta 99999,9999
U Nuevo punto de referencia en el eje auxiliar
Q332 (absoluto): coordenada en el eje auxiliar, sobre
la cual el TNC fija el centro calculado de la cajera.
Ajuste básico = 0. Campo de entrada -99999,9999
hasta 99999,9999
U Transmisión del valor de medición (0,1) Q303:
Determinar si el punto de referencia calculado debe
guardarse en la tabla de cero-piezas o en la tabla de
presets:
-1: ¡No utilizar! Quedará registrado por el TNC, si se
leen programas antiguosVer “Guardar punto de
referencia calculado” en pág. 401
0: Escribir el punto de referencia calculado en la tabla
de cero-piezas activa. El sistema de referencia es el
sistema de coordenadas de la pieza activa
1: Escribir el punto de referencia calculado en la tabla
de presets. El sistema de referencia es el sistema de
coordenadas de la máquina (sistema REF).
X
Z
Q261
Q260
SET_UP(TCHPROBE.TP)
+
Q320
