94
Los
ciclos para
la traslación de
co
or
denadas

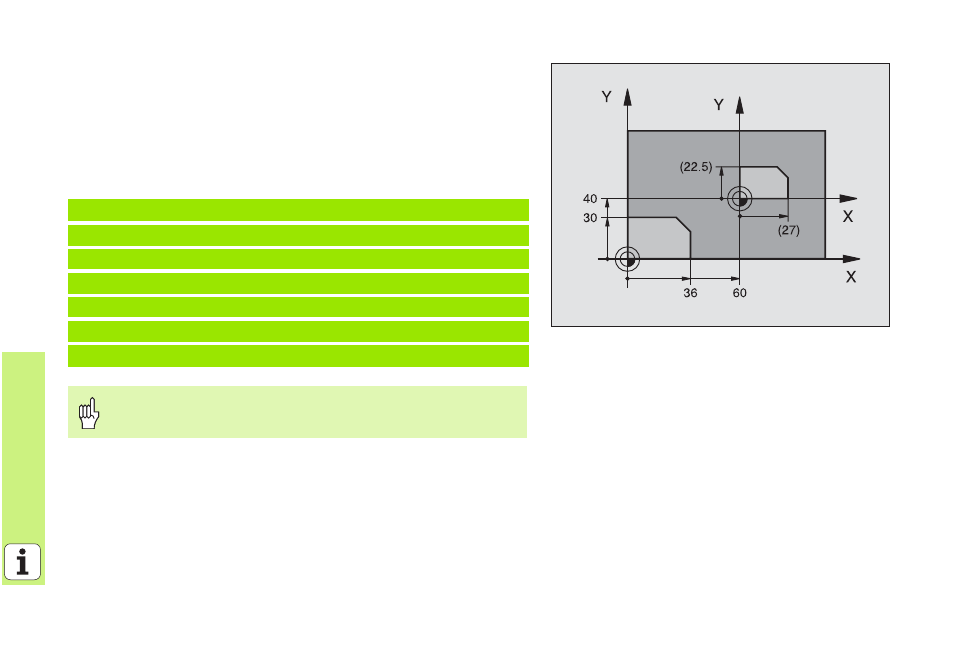

FACTOR DE ESCALA (ciclo 11)
8 CYCL DEF: Seleccionar el ciclo 11 FACTOR DE ESCALA
8 Introducir el factor de escala SCL (ingl: scale = escala):
Margen de introducción 0.000001 a 99.999999
reducir ... SCL<1
ampliar ... SCL>1
Anular FACTOR DE ESCALA: nueva definición del ciclo con SCL1.
11 CALL LBL1
12 CYCL DEF 7.0 CERO PIEZA
13 CYCL DEF 7.1 X+60
14 CYCL DEF 7.2 Y+40
15 CYCL DEF 11.0 FACTOR DE ESCALA
16 CYCL DEF 11.1 SCL 0.75
17 CALL LBL1
¡El FACTOR DE ESCALA actua en el plano de mecanizado o
en los tres ejes principales (dependiendo del MP7410)!
