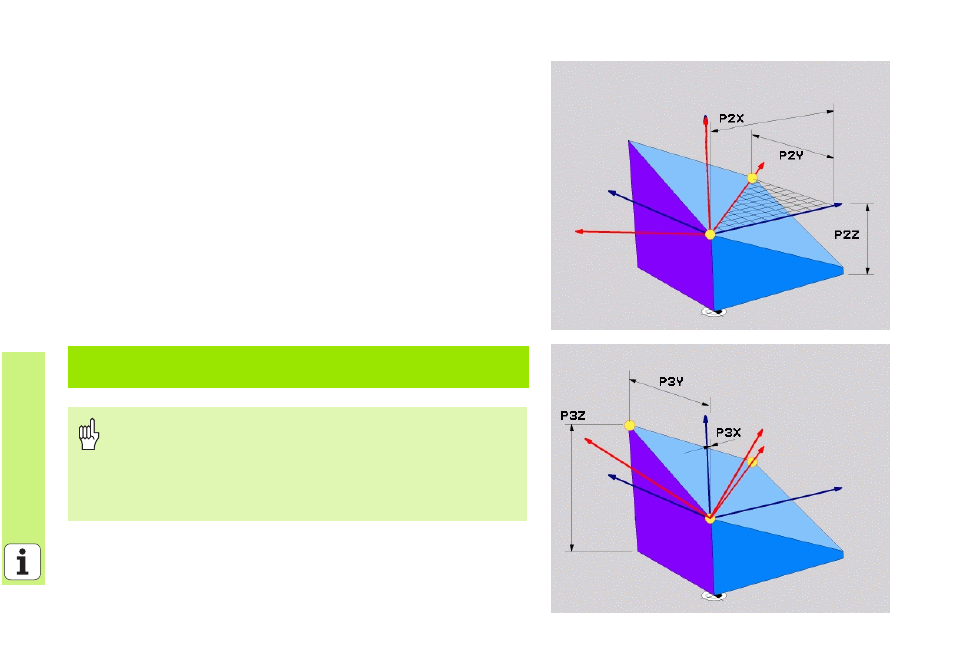

Definición de puntos (PLANE POINTS)
8
Seleccionar FUNCIONES TNC ESPECIALES
8
Seleccionar INCLINAR PLANO MECANIZ., PLANE POINTS
8
Coordenada X 1. Punto del plano?
: Coordenada X P1X
8
Coordenada Y 1. Punto del plano?
: Coordenada Y P1Y
8
Coordenada Z 1. Punto del plano?
: Coordenada Z P1Z
8
Coordenada X 2. Punto del plano?
: Coordenada X P2X
8
Coordenada Y 2. Punto del plano?
: Coordenada Y P2Y
8
Coordenada Z 2. Punto del plano?
: Coordenada Z P2Z
8
Coordenada X 3. Punto del plano?
: Coordenada X P3X
8
Coordenada Y 3. Punto del plano?
: Coordenada Y P3Y
8
Coordenada Z 3. Punto del plano?
: Coordenada Z P3Z
8
Continuar con las propiedades de la posición (véase "Inclinación
automática (MOVE/STAY/TURN)" en pág.110)
5 POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 MOVE DIST10 F500
Antes de la programación deberá tenerse en cuenta
La unión del punto 1 con el punto 2 determina la dirección del
eje principal inclinado (X con eje de herramienta Z)
Los tres puntos definen la inclinación del plano. El TNC no
modifica la posición del punto cero activo.
