Nociones básicas

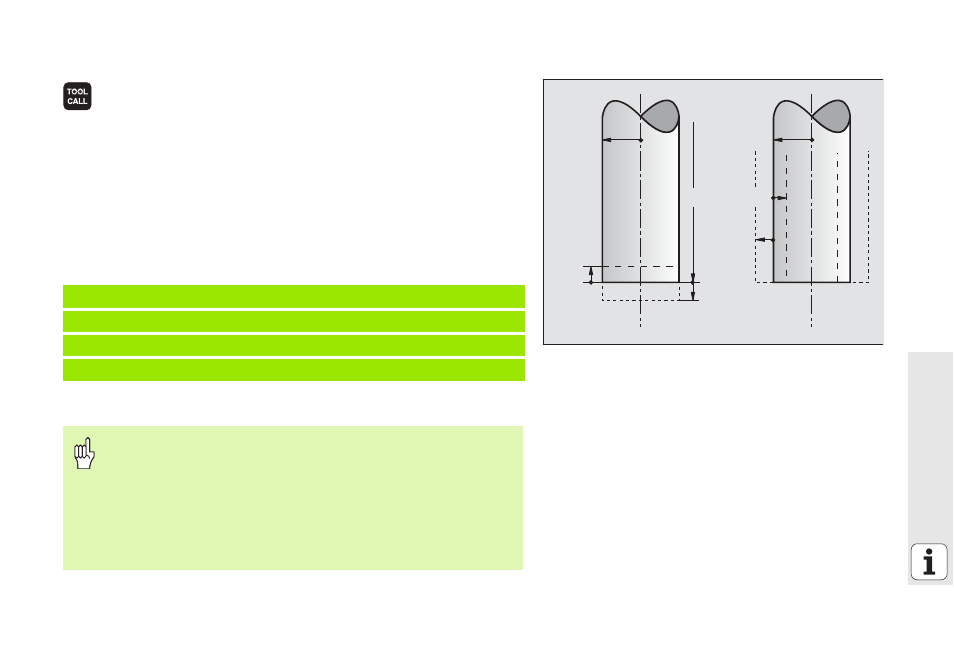

Llamada a los datos de la herramienta
8
Número de la herramienta
o nombre de la herramienta
8
Eje de la hta. paralelo X/Y/Z
: eje de la hta.
8
Revoluciones S del cabezal (husillo)
8
Avance F
8
Sobremedida de la longitud de la herramienta DL
(p. ej.
desgaste)
8
Sobremedida del radio de la herramienta DR
(p. ej.
desgaste)
8
Sobremedida del radio de la herramienta DR2
(p. ej.
desgaste)
Cambio de herramienta
3 TOOL DEF 6 L+7.5 R+3
4 TOOL CALL 6 Z S2000 F650 DL+1 DR+0.5 DR2+0.1
5 L Z+100 R0 FMAX
6 L X-10 Y-10 RO FMAX M6
¡Prestar atención a posibles colisiones al aproximarse a la
posición de cambio de herramienta!
Determinar el sentido de giro del cabezal con la función M:
M3: marcha a derechas
M4: Marcha a izquierdas
¡Sobremedidas para el radio y la longitud de la herramienta
máximo ± 99.999 mm!
DR<0
DR>0
DL<0
R
DL>0
L
R
