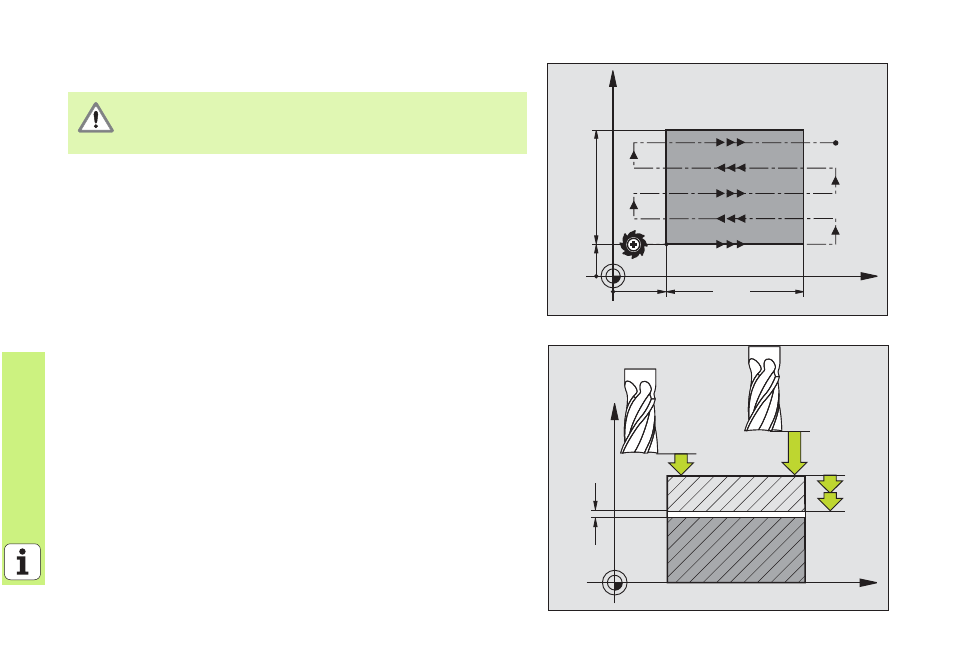

FRESADO PLANO (ciclo 232)
8
CYCL DEF: Seleccionar el ciclo 232 FRESADO PLANO
8
Estrategia de mecanización: Q389
8
Punto inicial 1er. eje: Q225
8
Punto inicial 2º eje: Q226
8
Punto inicial 3er. eje: Q227
8
Punto final 3er. eje: Q386
8
1. longitud de lado: Q218
8
2. longitud de lado: Q219
8
Máxima profundidad de pasada: Q202
8
Sobremedida de acabado en profundidad: Q369
8
Máximo factor de solapamiento de la trayectoria: Q370
8
Avance de fresado: Q207
8
Avance de acabado: Q385
8
Avance para posicionamiento previo: Q253
8
Distancia de seguridad: Q200
8
Distancia de seguridad lateral: Q357
8
2ª distancia de seguridad: Q204
2. ¡Introducir la segunda distancia de seguridad Q204 de
forma que no se produzca ninguna colisión con la pieza o la
sujeción!
X
Y
Q226
Q225
Q21
9
Q218
X
Z
Q202
Q200
Q204
Q369
