Cicl
os para la
elaboración de
taladrados y
roscas

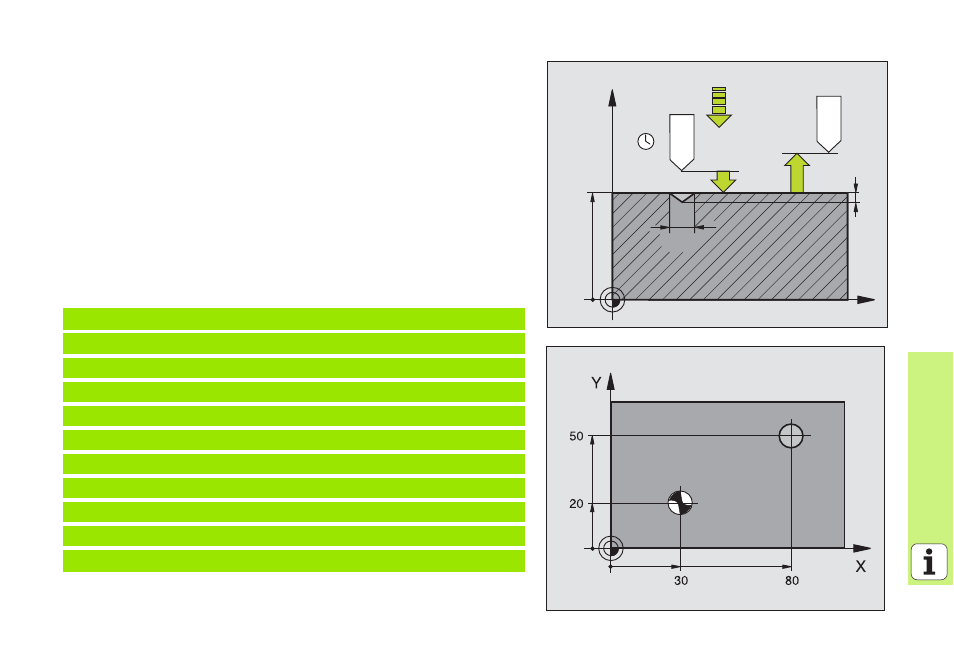

CENTRAJE (ciclo 240)
8 CYCL DEF: Seleccionar el ciclo 400 CENTRAJE
8 Distancia de seguridad: Q200
8 Selección de la profundidad/diámetro: determinar, si se centra por
profundidad o por diámetro introducidos: Q343
8 Profundidad: Distancia entre la superficie de la pieza y la base del
taladro: Q201
8 Diámetro: el signo determina la dirección de trabajo: Q344
8 Avance al profundizar: Q206
8 Tiempo de espera abajo: Q211
8 Coordenadas Superficie pieza: Q203
8 2ª distancia de seguridad: Q204
11 CYCL DEF 240 CENTRAJE
Q200=2 ;DIST.-SEGURIDAD
Q343=1 ;SELECCIÓN PROFUNDIDAD/DIÁMETRO
Q201=+0 ;PROFUNDIDAD
Q344=-10 ;DIÁMETRO
Q206=250 ;AVANCE AL PROFUNDIZAR
Q211=0 ;TIEMPO DE ESPERA ABAJO
Q203=+20 ;COORDENADA SUPERFICIE
Q204=100 ;2A. DIST.DE SEGURIDAD
12 CYCL CALL POS X+30 Y+20 M3
13 CYCL CALL POS X+80 Y+50
X
Z
Q200
Q201
Q206
Q210
Q203
Q204
Q344
