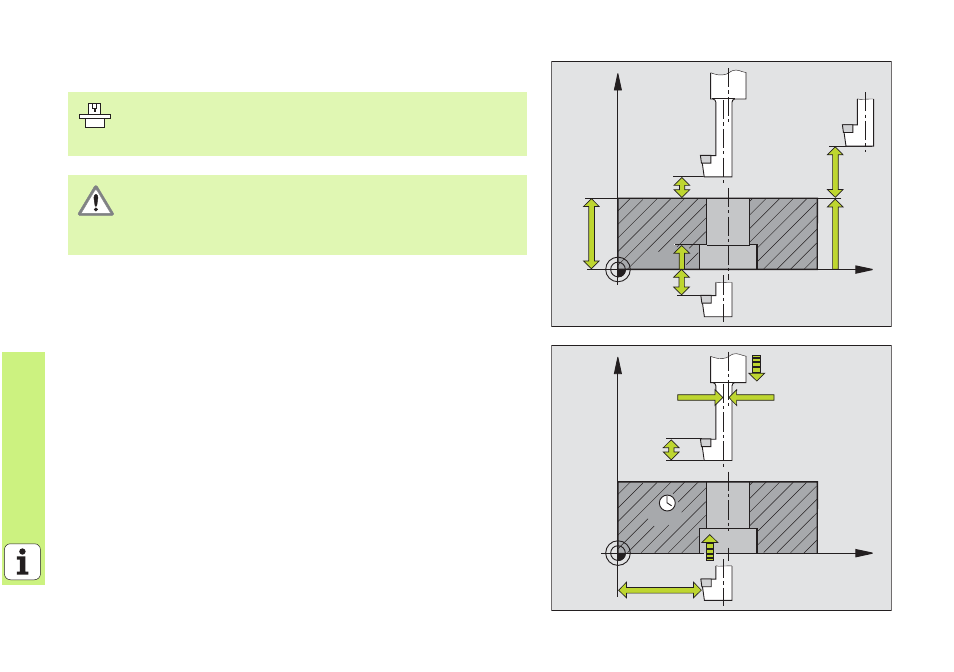

REBAJE INVERSO (ciclo 204)
8
CYCL DEF: Seleccionar el ciclo 204 REBAJE INVERSO
8
Distancia de seguridad: Q200
8
Profundidad de rebaje: Q249
8
Grosor de la pieza: Q250
8
Medida excéntrica: Q251
8
Altura de corte: Q252
8
Avance para posicionamiento previo: Q253
8
Avance de rebaje: Q254
8
Tiempo de espera en la base de rebaje: Q255
8
Coordenadas Superficie pieza: Q203
8
2. Distancia de seguridad: Q204
8
Dirección de libre desplazamiento (0/1/2/3/4): Q214
8
Ángulo para la orientación del cabezal: Q336
¡El constructor prepara la máquina y el TNC para el ciclo
REBAJE INVERSO!
¡El mecanizado se realiza con el cabezal controlado!
¡Peligro de colisión! ¡Seleccionar la dirección de libre
desplazamiento para que la herramienta se retire de la
base del taladro!
¡Emplear el ciclo sólo con barra portaherramientas inversa!
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
