26
Funciones de trayectoria

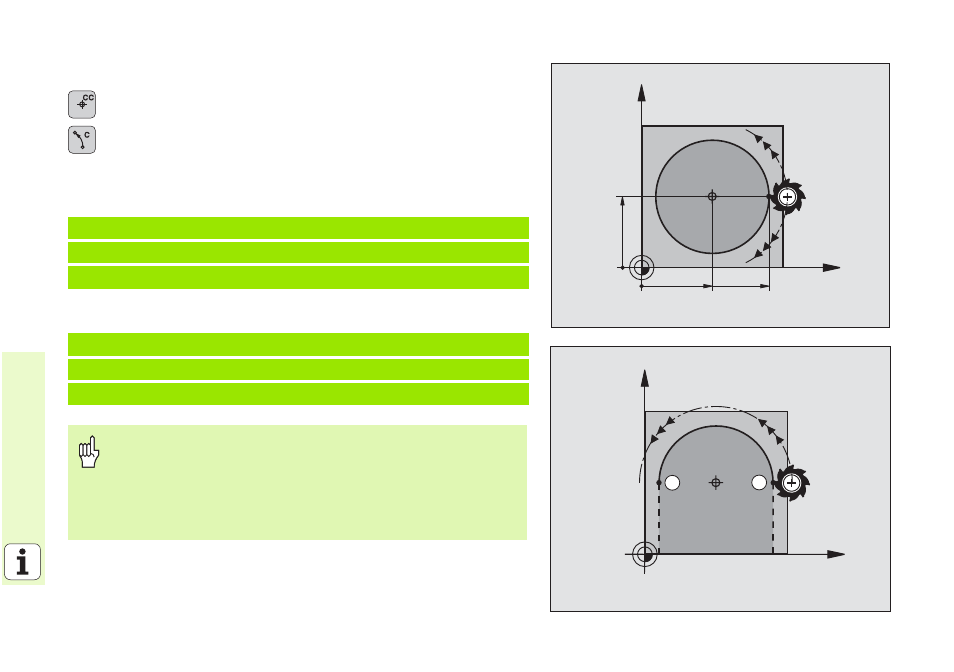

Círculo C alrededor del pto. central del círculo CC
8 Coordenadas del punto central del círculo CC
8 Coordenadas del punto final del arco de círculo
8 Sentido de giro DR
Con C y CP se puede programar un círculo completo en una frase.
En coordenadas cartesianas
En coordenadas polares
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
„
¡El polo CC se determina antes de programar las
coordenadas polares!
„ Programar el polo CC sólo en coordenadas cartesianas.
„ ¡El polo CC está activado hasta que se determine un nuevo
polo CC!
„ ¡El punto final del círculo se determina únicamente con PA!
X
Y
25 45
25
CC
DR+
DR–
S E
X
Y
CC
