Cajeras, islas y ranuras

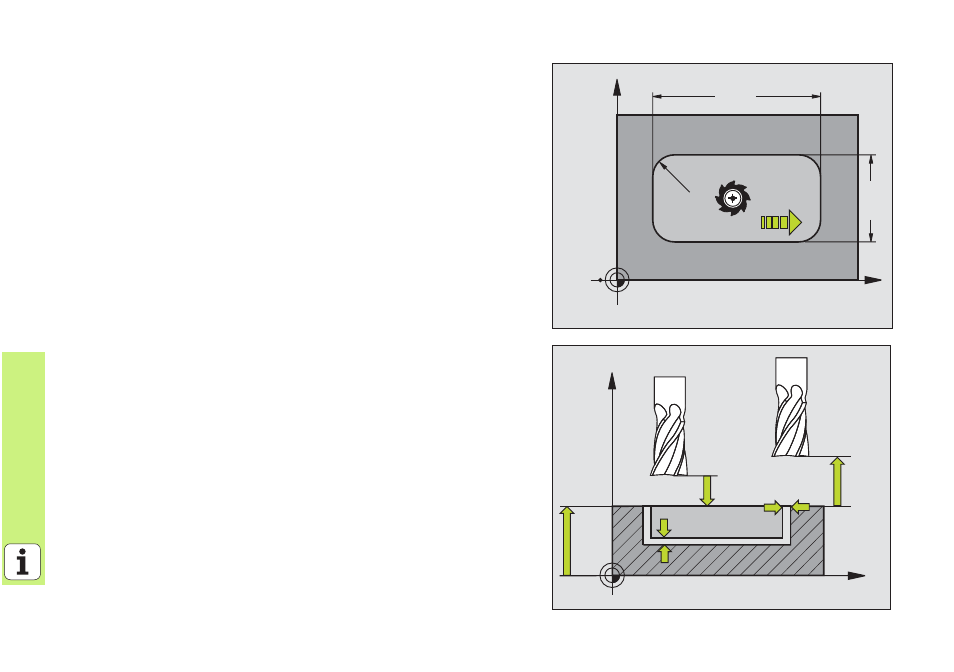

CAJERA RECTANGULAR (ciclo 251)
8
CYCL DEF: Seleccionar el ciclo 251 CAJERA RECTANGULAR
8
Tipo de mecanizado (0/1/2): Q215
8
1. Longitud 1er. lado: Q218
8
2. Longitud 1er. lado: Q219
8
Radio de la esquina Q220
8
Sobremedida de acabado lateral: Q368
8
Ángulo de giro: Q224
8
Posición de la cajera: Q367
8
Avance de fresado: Q207
8
Tipo de fresado: Q351 Marcha sincronizada: +1, a contramarcha: -1
8
Profundidad: Distancia entre la superficie de la pieza y la base de la
cajera: Q201
8
Profundidad de pasada: Q202
8
Sobremedida de acabado en profundidad: Q369
8
Avance al profundizar: Q206
8
Pado de acabado: Q338
8
Distancia de seguridad: Q200
8
Coordenadas Superficie pieza: Q203
8
2. Distancia de seguridad: Q204
8
Factor de solapamiento de la trayectoria: Q370
8
Estrategia de profundización: Q366 0 = profundización vertical, 1 =
profundización helicoidal, 2 = profundización pendular
8
Avance de acabado: Q385
X
Y
Q21
9
Q218
Q207
Q22
0
X
Z
Q200
Q204
Q203
Q369
Q368
