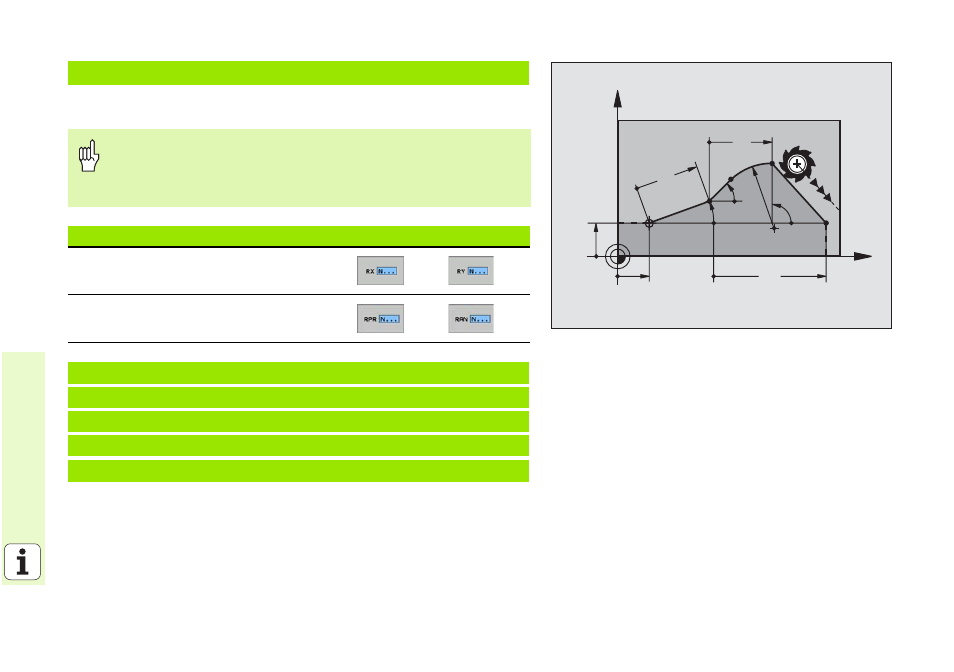

Referencia relativa a una frase N: Coordenadas del punto final
17 FCT DR- R+15 CLSD-
Las coordenadas con una referencia relativa se programan
siempre en incremental. Adicionalmente se indica el nº de
frase de la trayectoria del contorno al que se desea hacer
referencia.
Datos conocidos Softkeys
Coordenadas cartesianas referidas a una
frase N
Coordenadas polares referidas a una
frase N
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AN+45
15 FCT IX+20 DR- R20 CCA+90 RX 13
16 FL IPR+35 PA+0 RPR 13
X
Y
35
10
10
20° R20
20
45°
20
FPOL
90°
