Funciones de trayectoria

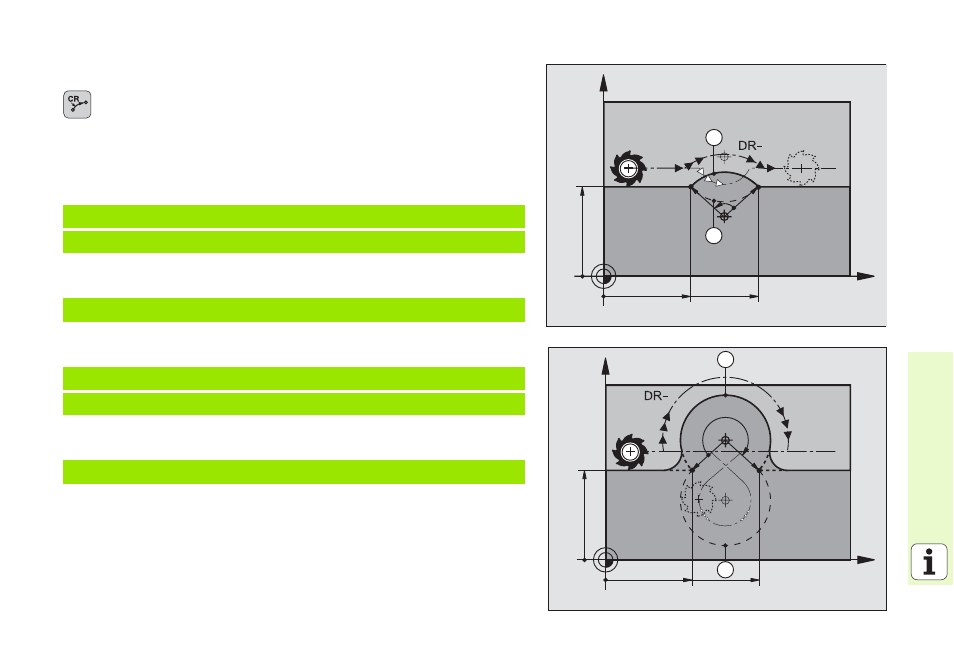

Trayectoria circular CR con indicación del radio
8 Coordenadas del punto final del arco de círculo
8 Radio R
arco de círculo grande: ZW > 180, R negativo
arco de círculo pequeño: ZW < 180, R positivo
8 Sentido de giro DR
o
o
o
10 L X+40 Y+40 RL F200 M3
11 CR X+70 Y+40 R+20 DR- (ARCO 1)
11 CR X+70 Y+40 R+20 DR+ (ARCO 2)
10 L X+40 Y+40 RL F200 M3
11 CR X+70 Y+40 R-20 DR- (ARCO 3)
11 CR X+70 Y+40 R-20 DR+ (ARCO 4)
X
Y
ZW
R R
40
40 70
1
2
DR+
X
Y
40
40 70
DR+
4
ZW
3
R R
