Ciclos SL

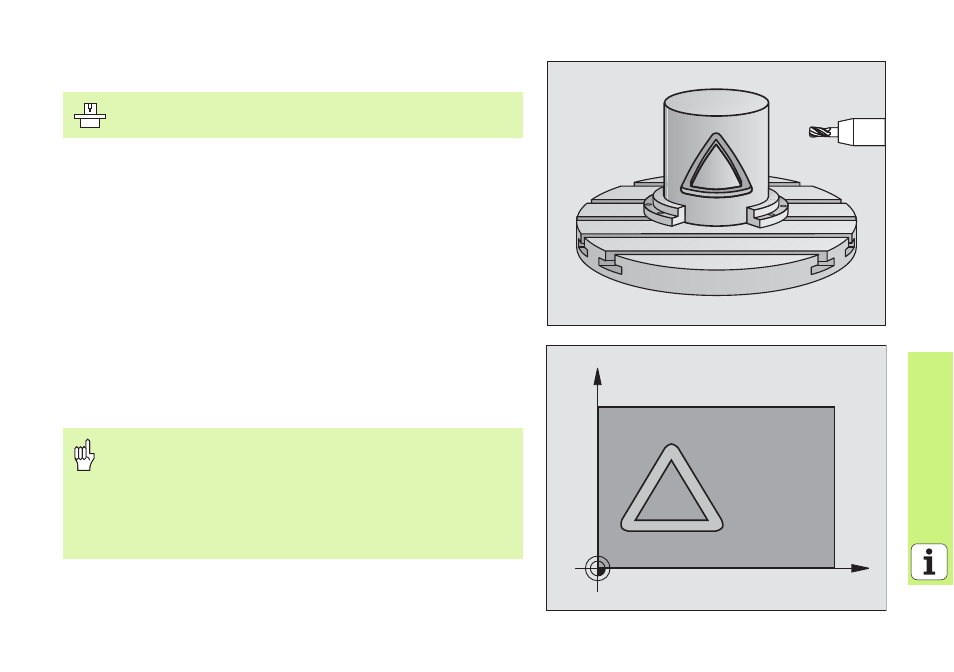

SUPERFICIE CILINDRICA (ciclo 27, opción de software 1)
Con el ciclo 27 SUPERFICIE CILINDRICA se puede realizar en un cilindro,
el desarrollo del contorno definido de dicho cilindro.
8 Definir el contorno en un subprograma y determinarlo a través del ciclo
14 CONTORNO
8 CYCL DEF: Seleccionar el ciclo 27 SUPERFICIE CILINDRICA
8 Profundidad de fresado: Q1
8 Sobremedida de acabado lateral: Q3
8 Distancia de seguridad: Q6 Distancia entre la herramienta y la
superficie cilíndrica
8 Profundidad de pasada: Q10
8 Avance al profundizar: Q11
8 Avance de fresado: Q12
8 Radio del cilindro: Q16. Radio del cilindro
8 Tipo de cota: Q17 Grado = 0, mm/pulg = 1
¡El constructor prepara la máquina y el TNC para el ciclo 27
SUPERFICIE CILINDRICA
!
„ ¡La pieza debe ajustarse y centrarse!
„ ¡El eje de la herramienta debe estar perpendicular al eje de
la mesa giratoria!
„ ¡El ciclo 14 CONTORNO sólo puede contener un número de
label!
„
¡El subprograma puede contener aprox. 1024 tramos
rectos!
C
Z
