HEIDENHAIN iTNC 530 (340 49x-03) Pilot - Manual (Página 103)

103
Fu
nción
PLANE
(o
pción
de
soft
ware
1)

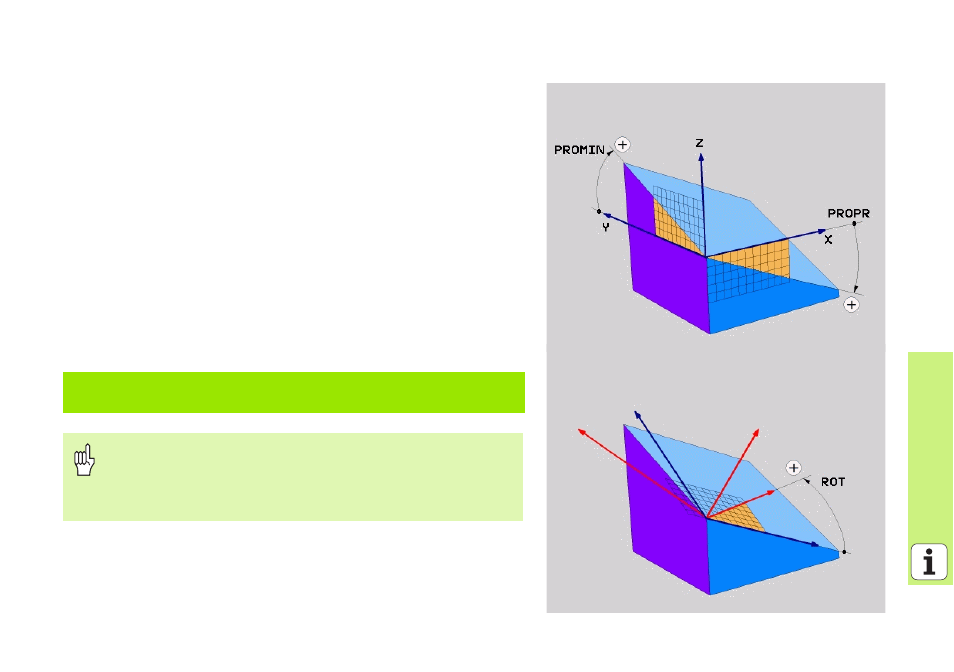

Definición de ángulos de proyección
(PLANE PROYECTADO)
8 Seleccionar FUNCIONES TNC ESPECIALES
8 Seleccionar INCLINAR PLANO DE MECAN., PLANE PROJECTED
8 ¿Ángulo proyec. en 1er. plano de coordenadas? : ángulo
proyectado del plano de mecanizado inclinado en el 1er. plano de
coordenadas del sistema de coordenadas de la máquina (ver figura
superior derecha).
8 ¿Ángulo proyec. en 2º plano de coordenadas? : ángulo proyectado
del plano de mecanizado inclinado en el 2º plano de coordenadas del
sistema de coordenadas de la máquina (ver figura superior derecha)
8 ¿Ángulo ROT del plano inclin.? : Giro del sistema de coordenadas
inclinado sobre el eje de herramienta inclinado (corresponde de
forma análoga a una rotación con el ciclo 10 GIRO; Véase imagen de
abajo a la dcha.)
8 Continuar con las propiedades de la posición (véase "Inclinación
automática (MOVE/STAY/TURN)" en pág.110)
5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 MOVE DIST10
F500
Antes de la programación deberá tenerse en cuenta
Los ángulos de proyección sólo pueden ser utilizados cuando
se deba mecanizar un paralelepípedo de ángulos rectos. De
lo contrario aparecen distorsiones en la pieza.
