Ciclos SL

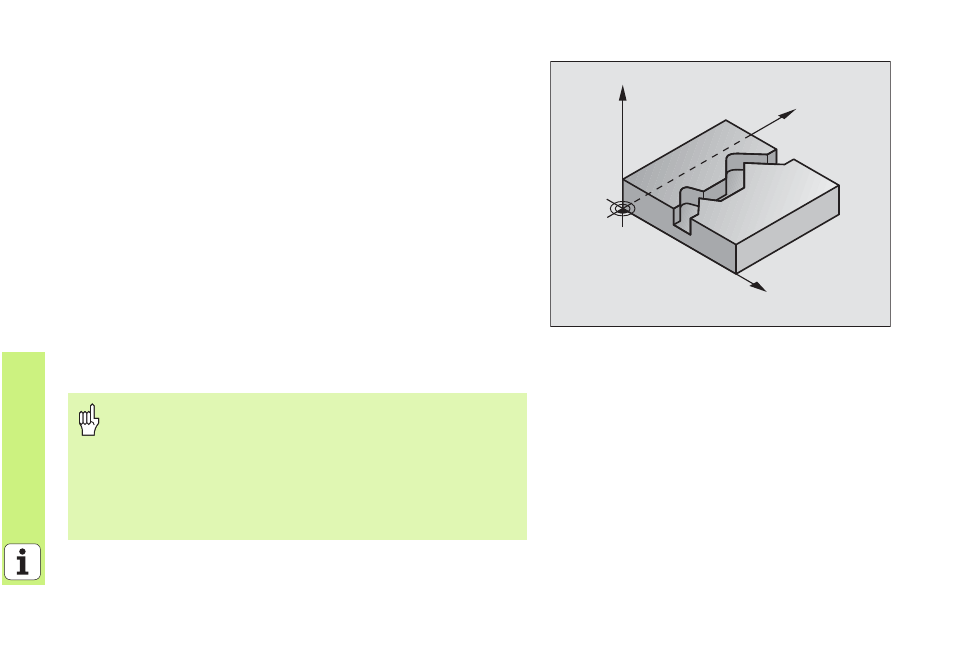

TRAZADO DEL CONTORNO (ciclo 25)
Con este ciclo se determinan los datos para el mecanizado de contornos
abiertos, definidos en un subprograma de contorno.
8
CYCL DEF: Seleccionar el ciclo 25 TRAZADO DEL CONTORNO
8
Profundidad de fresado: Q1
8
Sobremedida acabado lateral: Q3. Sobremedida del acabado en el
plano de mecanizado
8
Coordenadas Superficie pieza: Q5. Coordenadas de la superficie de la
pieza
8
Altura de seguridad: Q7: Altura a la que no pueden colisionar la
herramienta y la pieza
8
Profundidad de pasada: Q10
8
Avance al profundizar: Q11
8
Avance de fresado: Q12
8
Tipo de fresado: Q15 Fresado sincronizado: Q15 = +1, Fresado a
contramarcha: Q15 = -1, Oscilante cuando se trata de varias
aproximaciones: Q15 = 0
¡El ciclo 14 CONTORNO sólo puede contener un número de
label!
¡El subprograma puede contener aprox. 2048 tramos
rectos!
No programar cotas incrementales después de la llamada
al ciclo. Peligro de colisión.
Tras la llamada al ciclo, desplazarse a una posición absoluta
definida.
Y
X
Z
