2.4 Fijación del punt
o de r
e
fe
re
ncia (sin palpador 3D)
fijar puntos cero de referencia

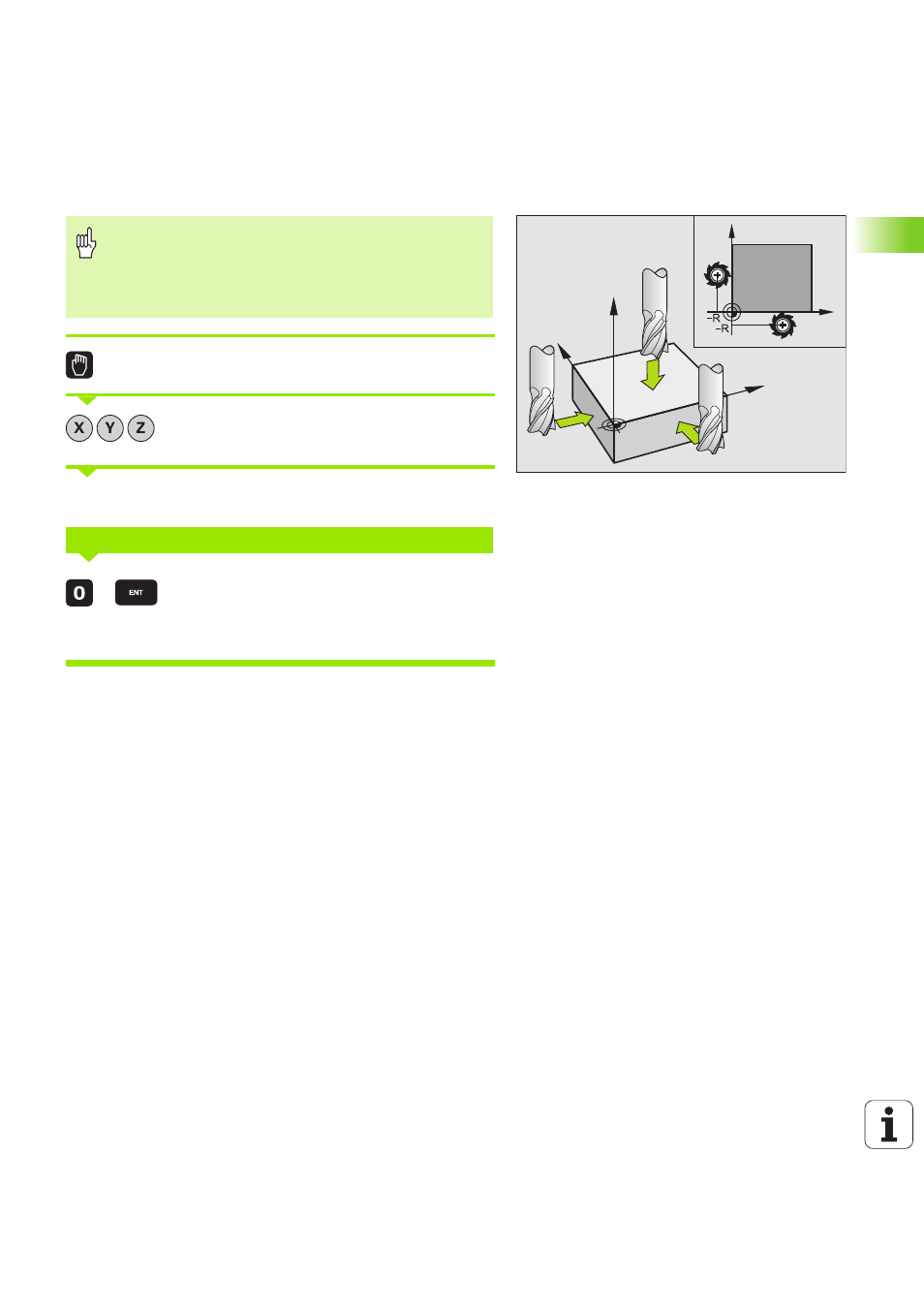

Seleccionar el modo de funcionamiento Manual
Desplazar la herramienta con cuidado hasta que roce
la pieza
Seleccionar el eje (también se puede hacer mediante
el teclado ASCII)
Herramienta cero, eje del cabezal: Fijar la visualización
sobre una posición conocida de la pieza (p.ej. 0) o
introducir el grosor d de la cala. En el plano de
mecanizado: Tener en cuenta el radio de la hta.
Los puntos de referencia para los ejes restantes se fijan de la misma
forma.
Si se utiliza una herramienta preajustada en el eje de aproximación, se
fija la visualización de dicho eje a la longitud L de la herramienta o bien
a la suma Z=L+d.
Medida de seguridad
En el caso de que no se pueda rozar la superficie de la
pieza, se coloca sobre la misma una cala con grosor d
conocido. Después para fijar el punto de referencia se
introduce un valor al cual se ha sumado d.
FIJAR EL PUNTO DE REF. Z=
Y
X
Z
X
Y
