HEIDENHAIN iTNC 530 251
8.3 Ciclos par
a
taladr
ado
, r
o
scado y fr
esado de r
o
sca

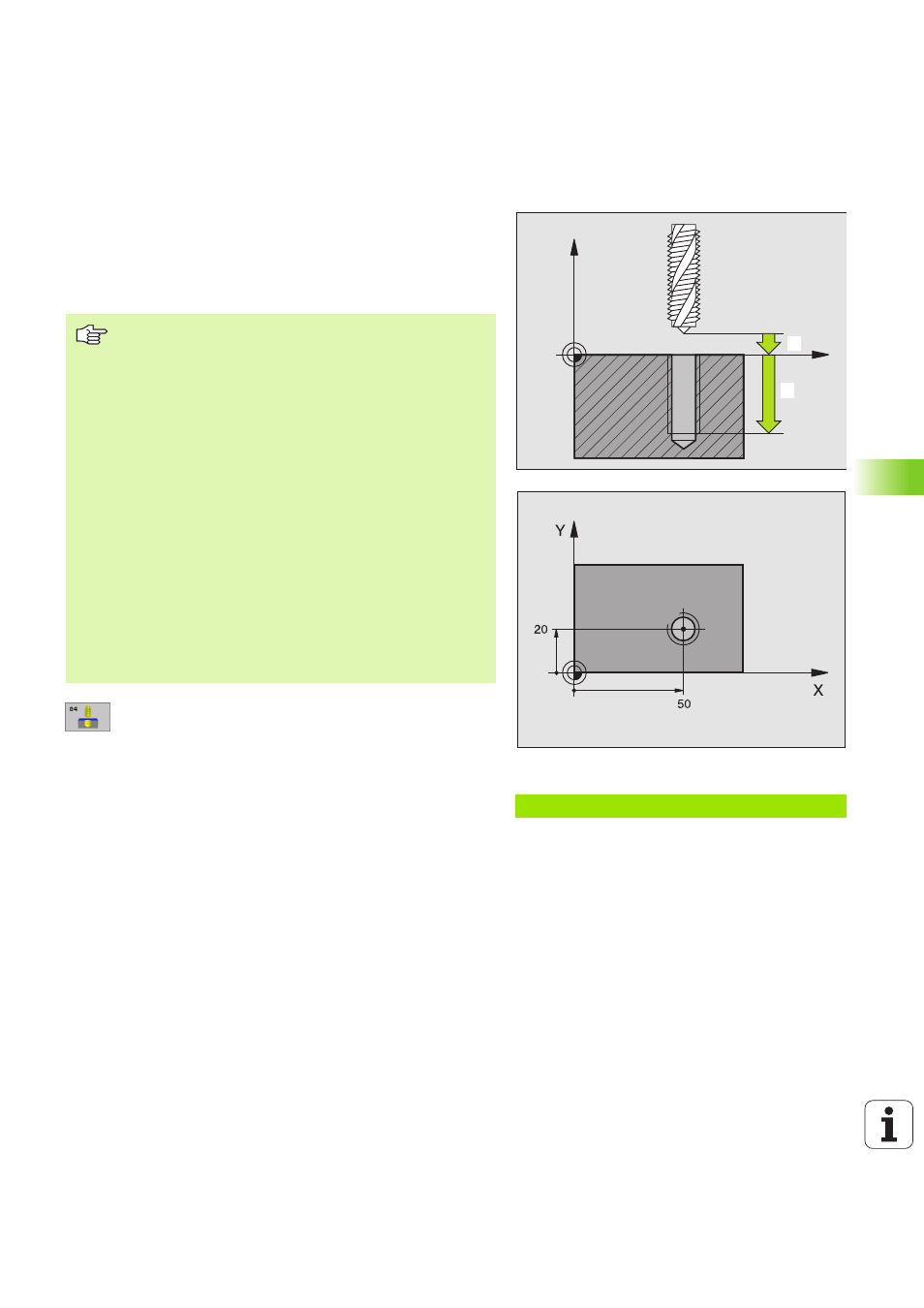

ROSCADO CON MACHO (ciclo G84)
1 La herramienta se desplaza hasta la profundidad del taladro en una
sola pasada
2 Después se vuelve a la dirección de giro del cabezal y la
herramienta retrocede a la posición inicial tras el tiempo de espera
3 En la posición inicial se invierte de nuevo la dirección de giro del
cabezal
U U U U Distancia de seguridad 1 (valor incremental):
Distancia entre el extremo de la hta. (posición inicial)
y la superficie de la pieza; Valor normal: 4 veces el
paso de rosca
U U U U Profundidad de taladrado 2 (Longitud de rosca, valor
incremental): Distancia de la superficie de la pieza al
final de la rosca
U U U U Tiempo de espera en segundos : Se introduce un valor
entre 0 y 0,5 segundos, para evitar un acuñamiento
de la hta. al retroceder esta
U U U U Avance F : Velocidad de desplazamiento de la hta.
durante el roscado
Cálculo del avance: F = S x p
Retirar la hta. durante la interrupción del programa
Si se pulsa la tecla de parada externa STOP durante el roscado, el TNC
visualiza una softkey, con la que es posible retirar libremente la
herramienta.
Ejemplo: Frase NC
N13 G84 P01 2 P02 -20 P03 0 P04 100 *
X
Z
111
2
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida (centro del taladro) en el plano de mecanizado con
corrección de radio G40.
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre la
superficie de la pieza)
En el ciclo, el signo del parámetro Profundidad determina la
dirección del mecanizado. Si se programa la profundidad = 0,
el TNC no ejecuta el ciclo.
La herramienta debe estar sujeta mediante un sistema de
compensación de longitudes. La compensación de longitud
tiene en cuenta la tolerancia del avance y de las revoluciones
durante el mecanizado.
Mientras se ejecuta el ciclo no está activado el
potenciómetro de override de las revoluciones. El
potenciómetro para el override del avance está limitado en
un margen (determinado por el constructor de la máquina,
consultar en el manual de la máquina).
Para el roscado a derechas activar el cabezal con M3, para el
roscado a izquierdas con M4.
F: Avance mm/min)
S: Revoluciones del cabezal (rpm)
p: Paso de roscado (mm)
