HEIDENHAIN iTNC 530 351
8.7 Ciclos SL gr
upo II

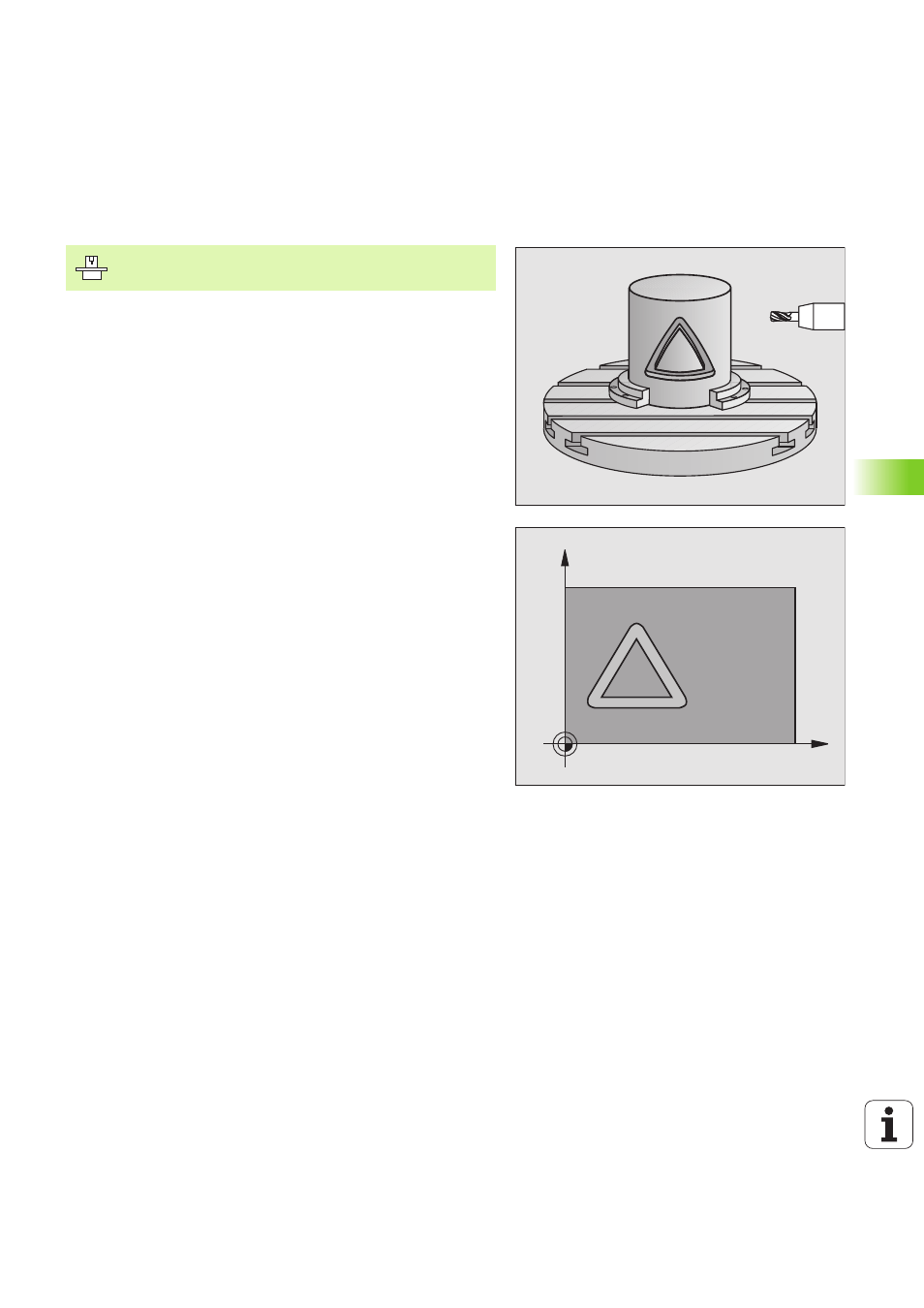

SUPERFICIE CILINDRICA (ciclo G127, opción de
software 1)
Con este ciclo se puede mecanizar un contorno cilíndrico previamente
programado según el desarrollo de dicho cilindro. El ciclo G128 se
utiliza para fresar la guía de una ranura en un cilindro.
El contorno se describe en un subprograma, determinado a través del
ciclo G37 (CONTORNO).
El subprograma contiene las coordenadas en un eje angular (p.ej. eje
C) y del eje paralelo (p.ej. eje de la hta.). Como funciones de trayectoria
están disponibles G1, G11, G24, G25 y G2/G3/G12/G13 con R.
Las indicaciones en el eje angular pueden ser introducidas en grados
o en mm (pulgadas) (se determina en la definición del ciclo).
1 El TNC posiciona la hta. sobre el punto de profundización; para ello
se tiene en cuenta la sobremedida de acabado lateral
2 En la primera profundidad de paso la hta. fresa el contorno
programado con el avance de fresado Q12
3 Al final del contorno el TNC desplaza la hta. a la distancia de
seguridad y retrocede al punto de profundización;
4 Se repiten los pasos 1 a 3, hasta alcanzar la profundidad de fresao
Q1 programada
5 A continuación la hta. se desplaza a la distancia de seguridad
C
Z
El constructor de la máquina prepara la máquina y el TNC.
