HEIDENHAIN iTNC 530 121

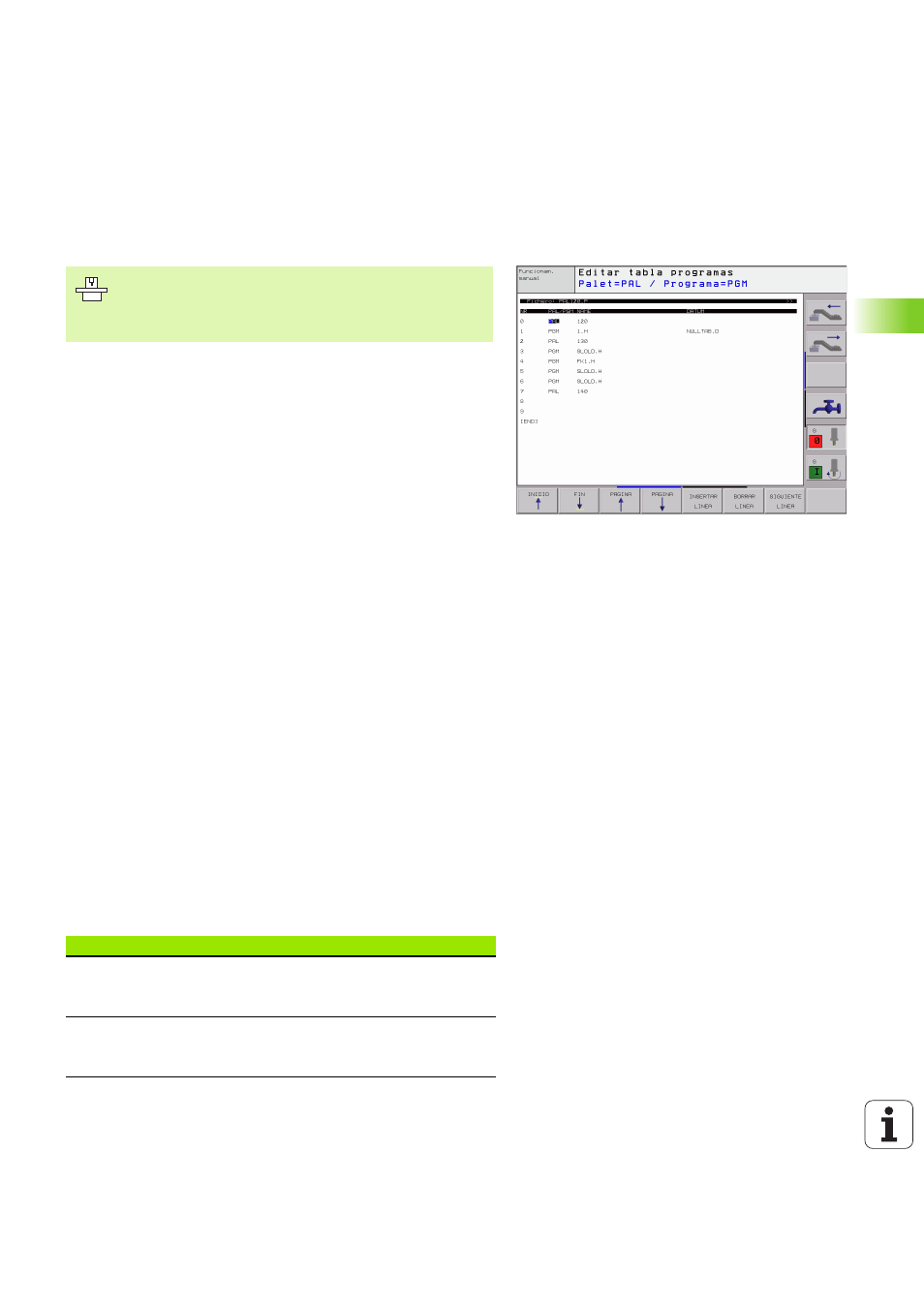

4.12 Gestión de palets
4.12 Gestión de palets
Empleo
Las tablas de palets se emplean en centros de mecanizado con
cambiador de palets: La tabla de palets llama a los programas de
mecanizado correspondientes a los diferentes palets y activa
desplazamientos del punto cero o bien las tablas de puntos cero.
También se pueden utilizar las tablas de palets para ejecutar
sucesivamente diferentes programas con diferentes puntos de
referencia.
Las tablas de palets contienen las siguientes indicaciones:
n
PAL/PGM (dato imprescindible):
Reconocimiento del palet o programa NC (seleccionar con la tecla
ENT o NO ENT)
n
NOMBRE (dato imprescindible):
Nombre del palet o del programa. El constructor de la máquina
determina los nombres de los palets (véase manual de la máquina).
Los nombres del programa se memorizan en el mismo directorio
que la tabla de palets, ya que de lo contrario deberá introducirse el
nombre completo del camino de búsqueda del programa
n
DATOS (dato no imprescindible):
Nombre de la tabla de puntos cero. Las tablas de puntos cero se
memorizan en el mismo directorio que las tablas de palets, ya que
de lo contrario deberá indicarse el nombre completo del camino de
búsqueda de la tabla de puntos cero. Los puntos cero de la tabla de
puntos cero se activan en el programa NC con el ciclo G53
DESPLAZAMIENTO DEL PTO. CERO
n
X, Y, Z (dato no imprescindible, se pueden elegir otros ejes):
En los nombres de palets las coordeandas programadas se refieren
al punto cero de la máquina. En los programas NC las coordenadas
programadas se refieren al punto cero del palet. Estos registros
sobreescriben el punto de referencia fijado por última vez en el
modo de funcionamiento manual. Con la función auxiliar M104 se
puede activar de nuevo el último punto de referencia fijado. Con la
tecla "Aceptar posición real",el TNC muestra una ventana en la que
se pueden registrar diferentes puntos como punto de referencia
(véase la siguiente tabla)
La gestión de palets es una función que depende de la
máquina. A continuación se describen las funciones
standard. Rogamos consulten también el manual de su
máquina.
Posición Significado
Valores reales Introducir las coordenadas de la posición actual
de la herramienta en relación al sistema de
coordenadas activado
Valores de
referencia Introducir las coordenadas de la posición actual
de la herramienta en relación al punto cero de la
máquina
