HEIDENHAIN iTNC 530 207
7.
4 F
unciones auxiliar
e
s par
a
el compor
tamient
o
en tr
a
y
e
ct
or
ia Cálculo previo del contorno con corrección de
radio (LOOK AHEAD): M120
Comportamiento standard
Cuando el radio de la herramienta es mayor a un escalón del contorno
con corrección de radio, el TNC interrumpe la ejecución del programa
e indica un aviso de error. M97 (véase “Mecanizado de pequeños
escalones de un contorno: M97” en pág.203): Se puede emplear M97"
para evitar el aviso de error, pero causa una marca en la pieza y
además desplaza la esquina.
En los rebajes pueden producirse daños en el contorno.
Comportamiento con M120
El TNC comprueba los rebajes y salientes de un contorno con
corrección de radio y hace un cálculo previo de la trayectoria de la
herramienta a partir de la frase actual. No se mecanizan las zonas en

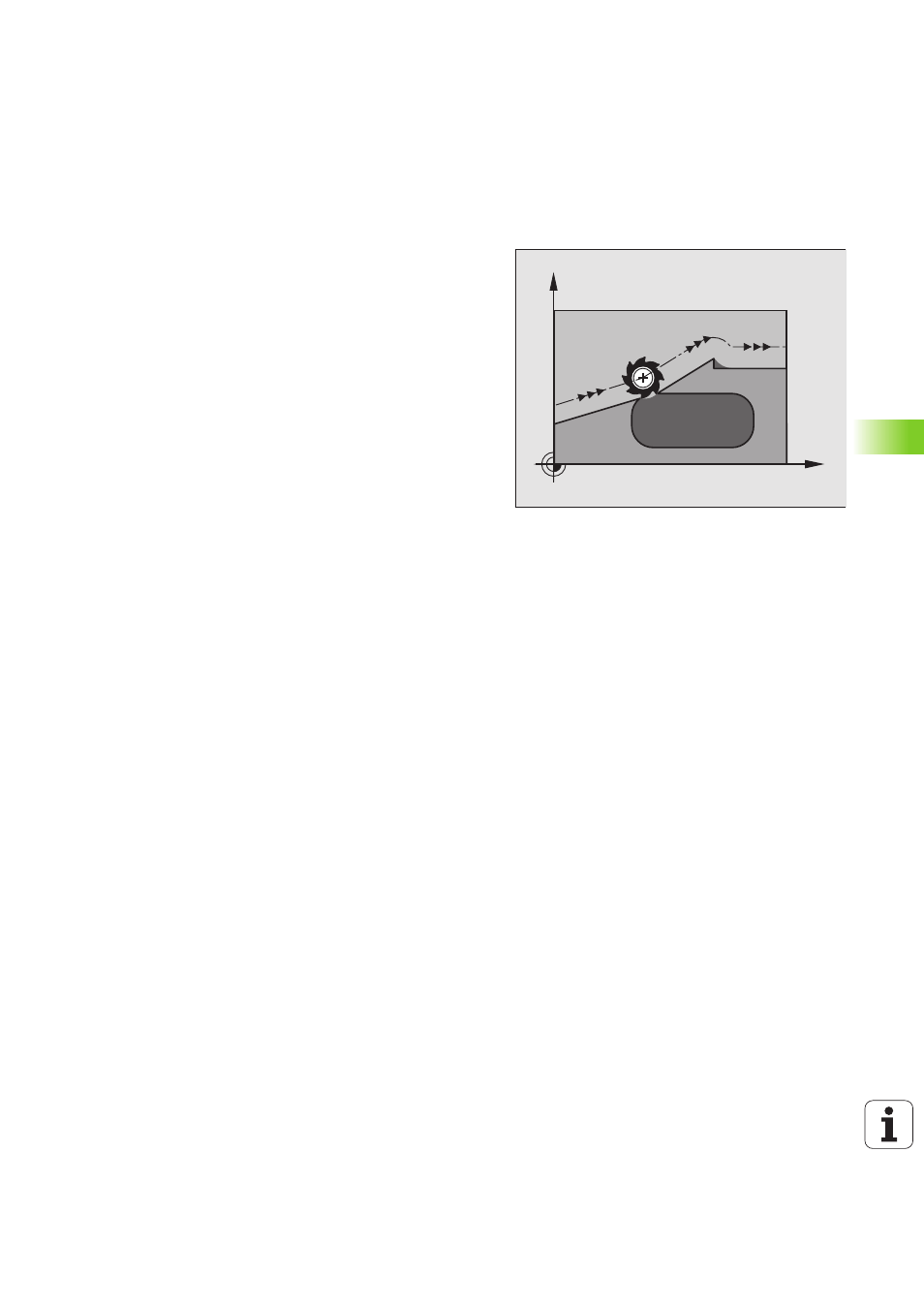

las cuales la hta. puede perjudicar el contorno (representadas en la
figura de la derecha en color oscuro). M120 también se puede emplear
para realizar la corrección de radio de la hta. en los datos de
digitalización o en los datos elaborados en un sitema de programación
externo. De esta forma se pueden compensar desviaciones del radio
teórico de la herramienta.
El número de frases (máximo 99) que el TNC calcula previamente se
determina con LA (en inglés Look Ahead: preveer) detrás de M120.
Cuanto mayor sea el número de frases preseleccionadas que el TNC
debe calcular previamente, más lento será el proceso de las frases.
Introducción
Cuando se introduce M120 en una frase de posicionamiento, el TNC
sigue el diálogo para dicha frase y pregunta por el número de frases
precalculadas LA.
Activación
M120 debe estar en una frase NC que contenga la corrección de radio
G41 o G42. M120 actúa a partir de dicha frase hasta que
n se elimina la corrección de radio con G40
n se programar M120 LA0
n se programa M120 sin LA
n
se llama a otro programa con %...
M120 actúa al principio de la frase.
Limitaciones
n
Es necesario llevar a cabo la reentrada en un contorno tras la parada
interna/externa sólo con la función AVANCE A FRASE N
n Cuando se utilizan las funciones G25 y G24 las frases delante y
detrás de G25 o G24 sólo pueden contener las coordenadas del
plano de mecanizado
X
Y
