HEIDENHAIN TNC iTNC 530 187
6.5 Mo
vimient
o
s de tr
a
y
ect
o
ri
a - Coor
denadas polar
e
s
6.5 Movimientos de trayectoria -
Coordenadas polares
Resumen de las funciones en coordenadas
polares
Con las coordenadas polares se determina una posición mediante un
ángulo H y una distancia R al polo I, J definido anteriormente (véase
“Determinación del polo y del eje de referencia angular” en pág. 74).
Las coordenadas polares se utilizan preferentemente para:
n Posiciones sobre arcos de círculo
n
Planos de la pieza con indicaciones angulares, p.ej. círculo de
taladros

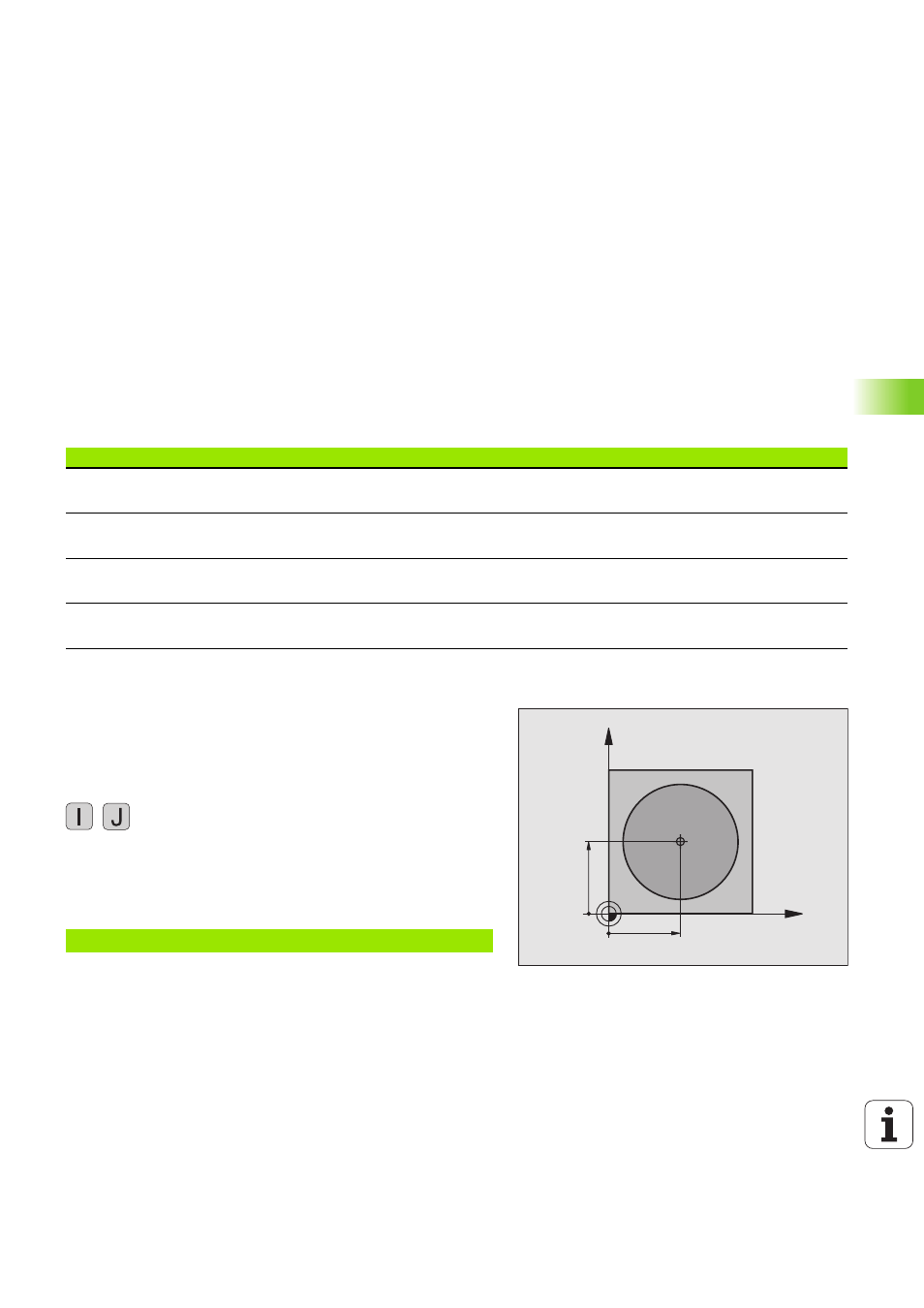

Origen de coordenadas polares: Polo I, J
El polo I, J se puede determinar en cualquier posición del programa de
mecanizado, antes de indicar las posiciones en coordenadas polares.
Para determinar el polo se procede igual que para la programación del
punto central del círculo.
Programación
U U U U Introducir las coordenadas rectangulares para el polo o
para aceptar la última posición programada: introducir
G29
Determinar el polo antes de programar las
coordenadas polares. El polo se programa sólo en
coordenadas cartesianas. El polo permanece activado
hasta que se determina un nuevo polo.
Ejemplo de frases NC
Movimiento de la hta. Función Introducciones precisas
Recta con un avance
Recta en marcha rápida G10
G11 Radio polar, ángulo polar del pto. final de la recta
Trayectoria circular en sentido horario
Trayectoria circular en sentido antihorario G12
G13 Angulo en polares del punto final del círculo
Trayectoria circular en relación a la dirección de giro
activada G15 Angulo en polares del punto final del círculo
Trayectoria circular tangente al tramo anterior del
contorno G16 Radio polar, ángulo polar del punto final del círculo
N120 I+45 J+45 *
X
Y
X=I
Y=J
