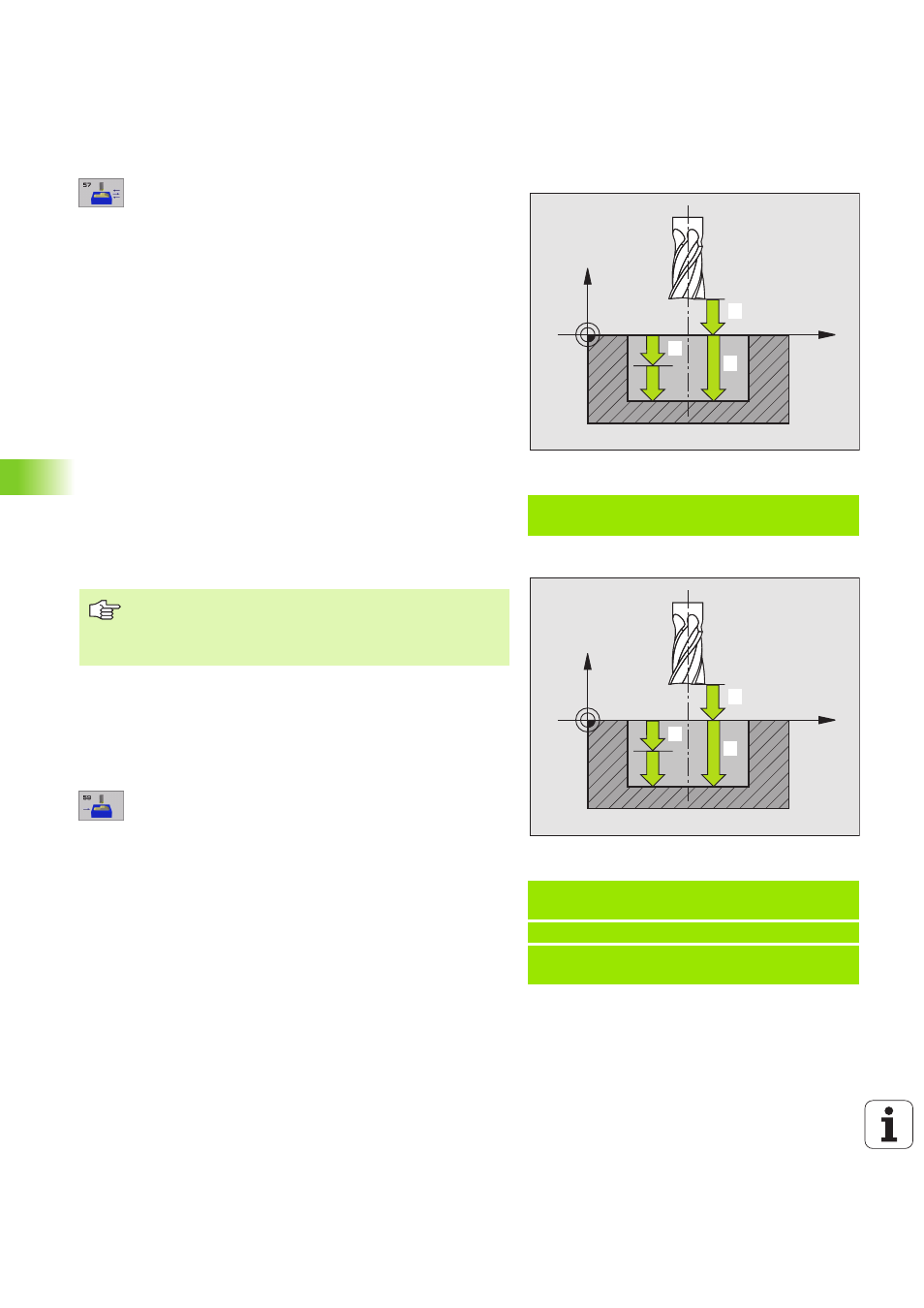

338 8 Programación: Ciclos
8.6 Ciclos SL gr
upo I
U U U U Distancia de seguridad 1 (valor incremental):
Distancia entre el extremo de la hta. (posición inicial) y
la superficie de la pieza
U U U U Profundidad de fresado 2 (valor incremental):
Distancia entre la superficie de la pieza y la base de la
cajera
U U U U Profundidad de paso 3 (valor incremental): Medida, según
la cual la hta. penetra cada vez en la pieza La profundidad
de fresado no tiene por qué ser múltiplo del paso de
profundización. El TNC se desplaza en un sólo paso de
mecanizado a la profundidad total cuando:
n
El paso de profundización y la profundidad total son
iguales
n La profundidad de pasada es mayor a la prof. de
fresado
U U U U Avance al profundizar : Avance al profundizar en mm/min
U U U U Sobremedida de acabado : Sobremedida en el plano de
mecanizado
U U U U Angulo de desbaste: Dirección del desbaste. El ángulo
de desbaste se refiere al eje principal del plano de
mecanizado. Introducir el ángulo de tal manera que se
produzcan cortes largos
U U U U Avance : Avance de fresado en mm/min
FRESADO DEL CONTORNO (ciclo G58/G59)
Aplicación
El ciclo G58/G59 FRESADO DEL CONTORNO sirve para el acabado
del contorno de la cajera.
Sentido de giro en el fresado del contorno
n En sentido horario: G58
n En sentido antihorario: G59
U U U U Distancia de seguridad 1 (valor incremental):
Distancia entre el extremo de la hta. (posición inicial)
y la superficie de la pieza
U U U U Profundidad de fresado 2 (valor incremental):
Distancia entre la superficie de la pieza y la base de la
cajera
U U U U Profundidad de paso 3 (valor incremental): Medida,
según la cual la hta. penetra cada vez en la pieza La
profundidad de fresado no tiene por qué ser múltiplo del
paso de profundización. El TNC se desplaza en un sólo
paso de mecanizado a la profundidad total cuando:
n
El paso de profundización y la profundidad total son
iguales
n
La profundidad de pasada es mayor a la prof. de
fresado
U U U U Avance al profundizar : Avance al profundizar en mm/
min
U U U U Avance : Avance de fresado en mm/min
Ejemplo: Frase NC
N54 G57 P01 2 P02 -15 P03 5 P04 250
P05 +0,5 P06 +30 P07 500 *
X
Z
11
12
13
Ejemplo: Frases NC
N54 G58 P01 2 P02 -15 P03 5 P04 250
P05 500 *
...
N71 G59 P01 2 P02 -15 P03 5 P04 250
P05 500 *
X
Z
11
12
13
Antes de la programación deberá tenerse en cuenta:
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre la
superficie de la pieza).
