486 12 Funciones MOD
12.5 Conexión Ether
n
et
12.5 Conexión Ethernet
Introducción
El TNC está equipado de forma estándar con una tarjeta ethernet para
conectar el control como cliente en su red. El TNC transmite los datos
a través de la tarjeta Ethernet según el protocolo TCP/IP (Transmission
Control Protocol/Internet Protocol) y con ayuda del sistema NFS
(Network File System).
Posibles conexiones
Es posible conectar la tarjeta Ethernet del TNC mediante la conexión
RJ45 (X26,10BaseT) en su sistema de redes. Ambas conexiones
están separadas galvánicamente de la electrónica del control.
Conexión RJ45 X26 (100BaseTX o 10BaseT)
En la conexión 100BaseTX o 10BaseT se utiliza el cable Pair Twisted,
para conectar el TNC a la red.
La longitud de cable máxima entre el TNC y un empalme
depende de la calidad del cable, del recubrimiento y del
tipo de red (100BaseTX o 10BaseT).

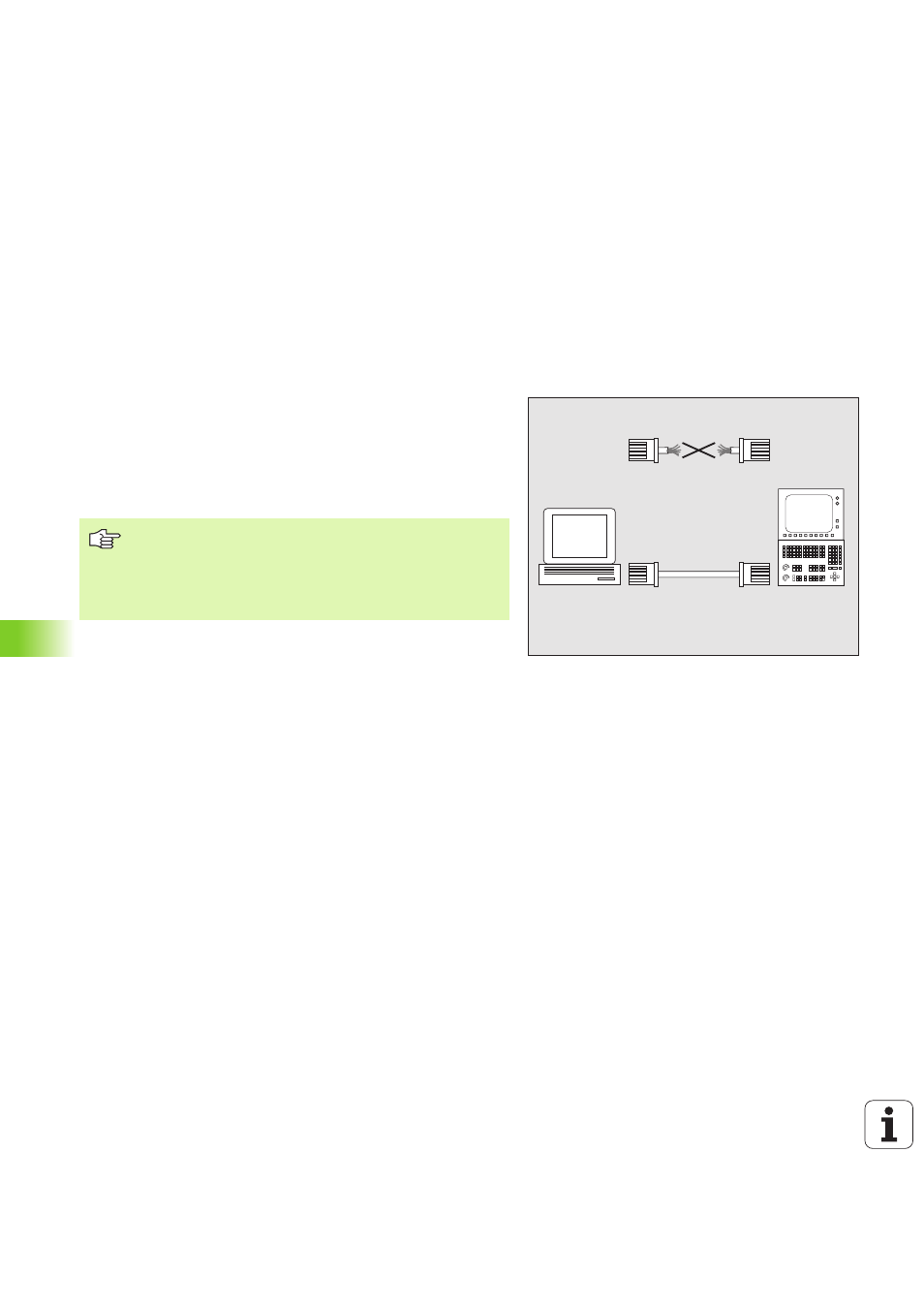

Si se conecta el TNC directamente al PC, debe emplearse
un cable cruzado.
PC
TNC
10BaseT / 100BaseTx
