392 8 Programación: Ciclos
8.1
0
Ciclos par
a
la tr
aslación de coor
denadas

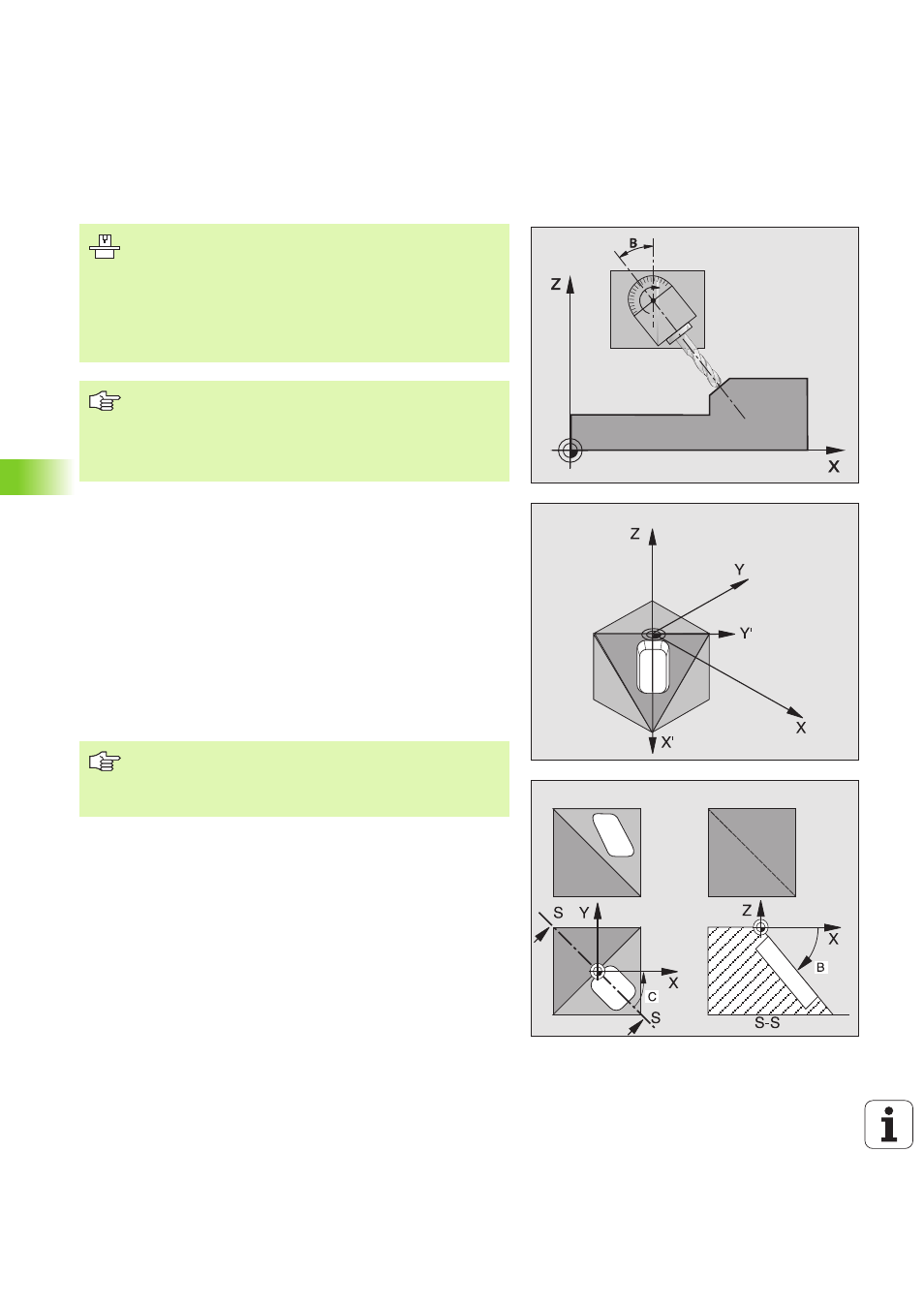

PLANO INCLINADO DE TRABAJO (ciclo G80)
Activación
En el ciclo G80 se define la posición del plano de mecanizado -
corresponde a la posición del eje de la hta. en relación al sistema de
coordenadas fijo de la máquina - mediante la introducción de ángulos
basculantes. La posición del plano de mecanizado se puede
determinar de dos formas:
n Programando directamente la posición de los ejes basculantes
n
Describir la posición del plano de mecanizado mediante un total de
hasta tres giros (ángulo en el espacio) del sistema de coordenadas
fijo de la máquina. El ángulo en el espacio a programar se obtiene,
realizando un corte perpendicular a través del plano de mecanizado
inclinado y observando el corte desde el eje alrededor del cual se
quiere bascular. Con dos ángulos en el espacio queda claramente
definida cualquier posición de la hta. en el espacio
Cuando se programa la posición del plano de mecanizado mediante un
ángulo en el espacio, el TNC calcula automáticamente las posiciones
angulares necesarias de los ejes basculantes y memoriza dichas
posiciones en los parámetros Q120 (eje A) a Q122 (eje C). Si hay dos
soluciones posibles, el TNC seleccion - partiendo de la posición cero
de los ejes giratorios - el camino más corto.
La secuencia de los giros para el cálculo de la posición del plano está
determinada: El TNC gira primero el eje A, después el eje B y a
continuación el eje C.
El ciclo G80 se activa a partir de su definición en el programa. Tan
pronto como se desplaza un eje en el sistema
inclinado, se activa la corrección para dicho eje. Si se quiere calcular la
corrección en todos los ejes se deberán desplazar todos los ejes.
El constructor de la máquina ajusta las funciones para la
inclinación del plano de mecanizado al TNC y a la máquina.
En determinados cabezales basculantes (mesas
giratorias), el constructor de la máquina determina si el
TNC interpreta los ángulos programados en el ciclo como
coordenadas de los ejes giratorios o como ángulos en el
espacio de un plano inclinado. Rogamos consulten el
manual de su máquina.
La inclinación del plano de trabajo se realiza siempre
alrededor del punto cero activado.
Principios básicos véase “Inclinar plano de mecanizado
(Opción de software 1)” en pág. 59: Léase esta sección
con atención.
Debe tenerse en cuenta, que la posición del sistema de
coordenadas inclinado y de esta forma también los
desplazamientos en el sistema inclinado dependen de
como se describa el plano inclinado.
