HEIDENHAIN iTNC 530 379
8.9 Ciclos par
a
el planeado

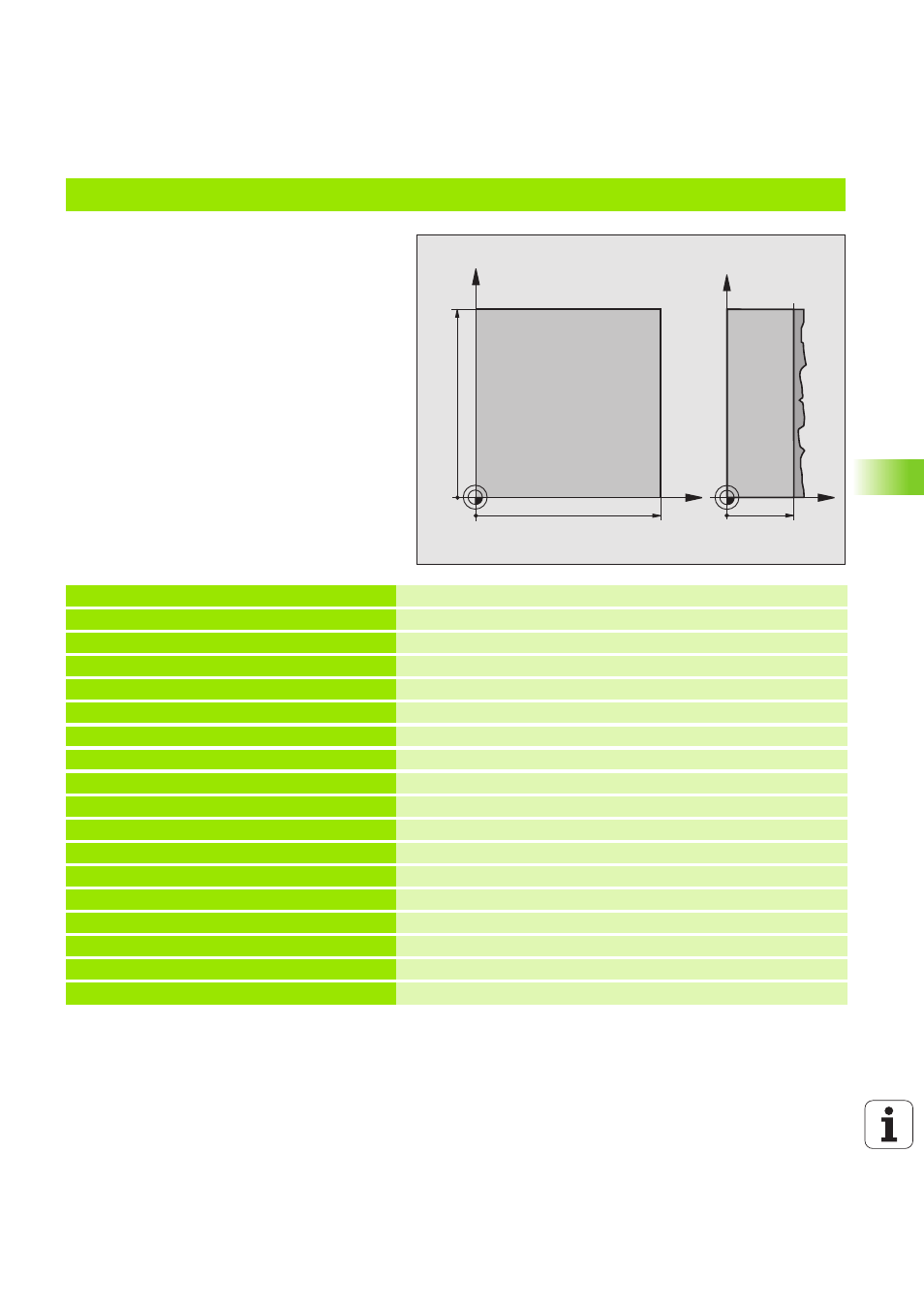

Ejemplo: Planeado
%C230 G71
N10 G30 G17 X+0 Y+0 Z+0 * Definición del bloque
N20 G31 G90 X+100 Y+100 Z+40 *
N30 G99 T1 L+0 R+5 * Definición de la herramienta
N40 T1 G17 S3500 * Llamada a la herramienta
N50 G00 G40 G90 Z+250 * Retirar la herramienta
N60 G230 PLANEADO Definición del ciclo Planeado
N60 G230 PLANEADO Definición del ciclo Planeado
Q225=+0 ;PUNTO INICIAL 1ER. EJE
Q226=+0 ;PUNTO INICIAL 2º EJE
Q227=+35 ;PUNTO INICIAL 3ER. EJE
Q218=100 ;LONGITUD LADO 1
Q219=100 ;LONGITUD LADO 2
Q240=25 ;NÚMERO DE CORTES
Q206=250 ;AVANCE AL PROFUNDIZAR
Q207=400 ;AVANCE FRESADO
Q209=150 ;AVANCE TRANSVERSAL
Q200=2 ;DIST.-SEGURIDAD
X
Y
100
100
Z
Y
35
