HEIDENHAIN iTNC 530 241
8.3 Ciclos par
a
taladr
ado
, r
o
scado y fr
esado de r
o
sca

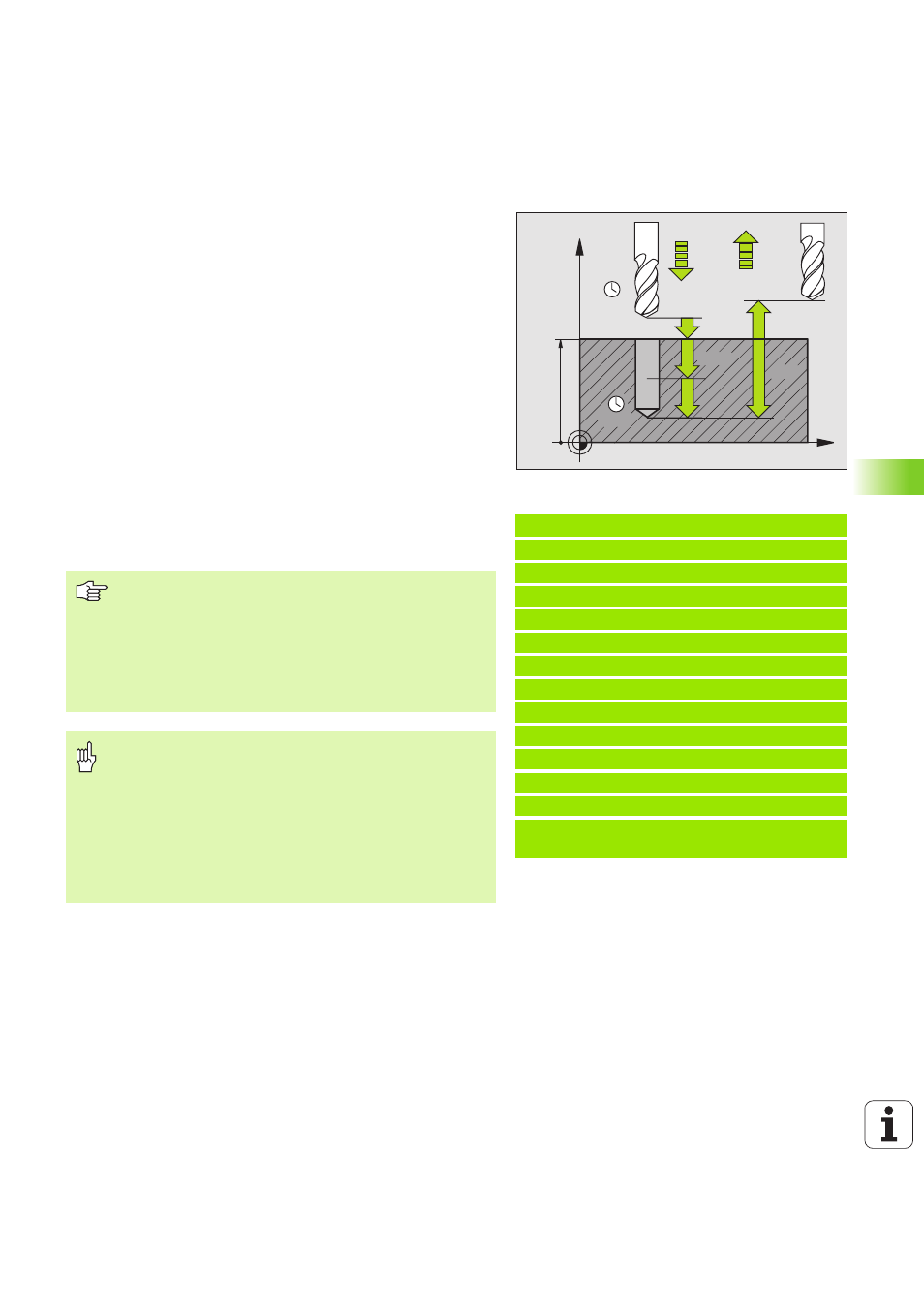

TALADRO UNIVERSAL (ciclo G203)
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida a
la distancia de seguridad dada sobre la superficie de la pieza
2 La hta. taladra con el avance F introducido hasta la primera
profundidad de paso
3 Si se introduce una rotura de viruta, el TNC retira la herramienta al
valor de retroceso introducido. Si se trabaja sin rotura de viruta, el
TNC retira la hta. con el avance de retroceso a la distancia de
seguridad, espera allí según el tiempo programado y a
continuación se desplaza de nuevo en marcha rápida a la distancia
de seguridad sobre la primera profundidad de paso
4 A continuación la hta. taladra con el avance programado hasta la
siguiente profundidad de paso. La profundidad de paso se reduce
con cada aproximación según el valor de reducción, en caso de que
este se haya programado
5 El TNC repite este proceso (2-4) hasta alcanzar la profundidad de
taladrado
6 En la base del taladro la hta. espera, si se ha programado, un
tiempo para el desahogo de la viruta y se retira después de
transcurrido el tiempo de espera con el avance de retroceso a la
distancia de seguridad. Si se ha programado una 2ª distancia de
seguridad, la hta. se desplaza allí en marcha rápida
Ejemplo: Frases NC
N110 G203 TALADRO UNIVERSAL
Q200=2 ;DIST.-SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q202=5 ;PROFUNDIDAD DE PASO
Q210=0 ;TIEMPO DE ESPERA ARRIBA
Q203=+20 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
Q212=0.2 ;VALOR DE REDUCCIÓN
Q213=3 ;ROTURAS DE VIRUTA
Q205=3 ;PROFUNDIDAD DE PASO MÍN.
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
Q208=500 ;AVANCE DE RETROCESO
Q256=0.2 ;RETROCESO EN ROTURA DE
VIRUTA
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
Antes de la programación deberá tenerse en cuenta:
Programar la frase de posicionamiento sobre el punto de
partida (centro del taladro) en el plano de mecanizado con
corrección de radio G40.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
Con el parámetro de máquina 7441 Bit 2 se ajusta, si el
TNC si (Bit 2 = 1) debe emitir una aviso de error cuando se
introduzca una profundidad positiva o no (Bit 2 = 0).
¡Atención: Peligro de colisión!
Deberá tenerse en cuenta que, con profundidad
introducida positiva, el TNC invierta el calculo de la
posición previa. ¡La herramienta se desplaza en el eje de
la herramienta a la distancia de seguridad con marcha
rápida bajola superfice de la pieza!
