HEIDENHAIN iTNC 530 (340 422) ISO programming Manual del usuario
Página 299
HEIDENHAIN iTNC 530
299
8.4 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur
as
U
U
U
U
Tipo de mecanizado (0/1/2)
Q215: Determinar el
tipo de mecanizado:
0: Desbaste y acabado
1: Sólo desbaste
2: Sólo acabado
La cara y la profundidad de acabado sólo se llevan a
cabo, si se define la sobremedida del acabado
correspondiente (Q368, Q369)
U
U
U
U
Ancho de la ranura
Q219 (valor paralelo al eje
transversal del plano de mecanizado): Introducir la
anchura de la ranura, si se introduce la anchura de la
ranura igual al diámetro de la hta, el TNC sólo realiza
el desbaste (fresado de la ranura)
U
U
U
U
Sobremedida del acabado lateral
Q368 (valor
incremental): Sobremedida de acabado en el plano de
mecanizado.
U
U
U
U
Diámetro del círculo teórico
Q375: Introducir el
diámetro del arco de círculo
U
U
U
U

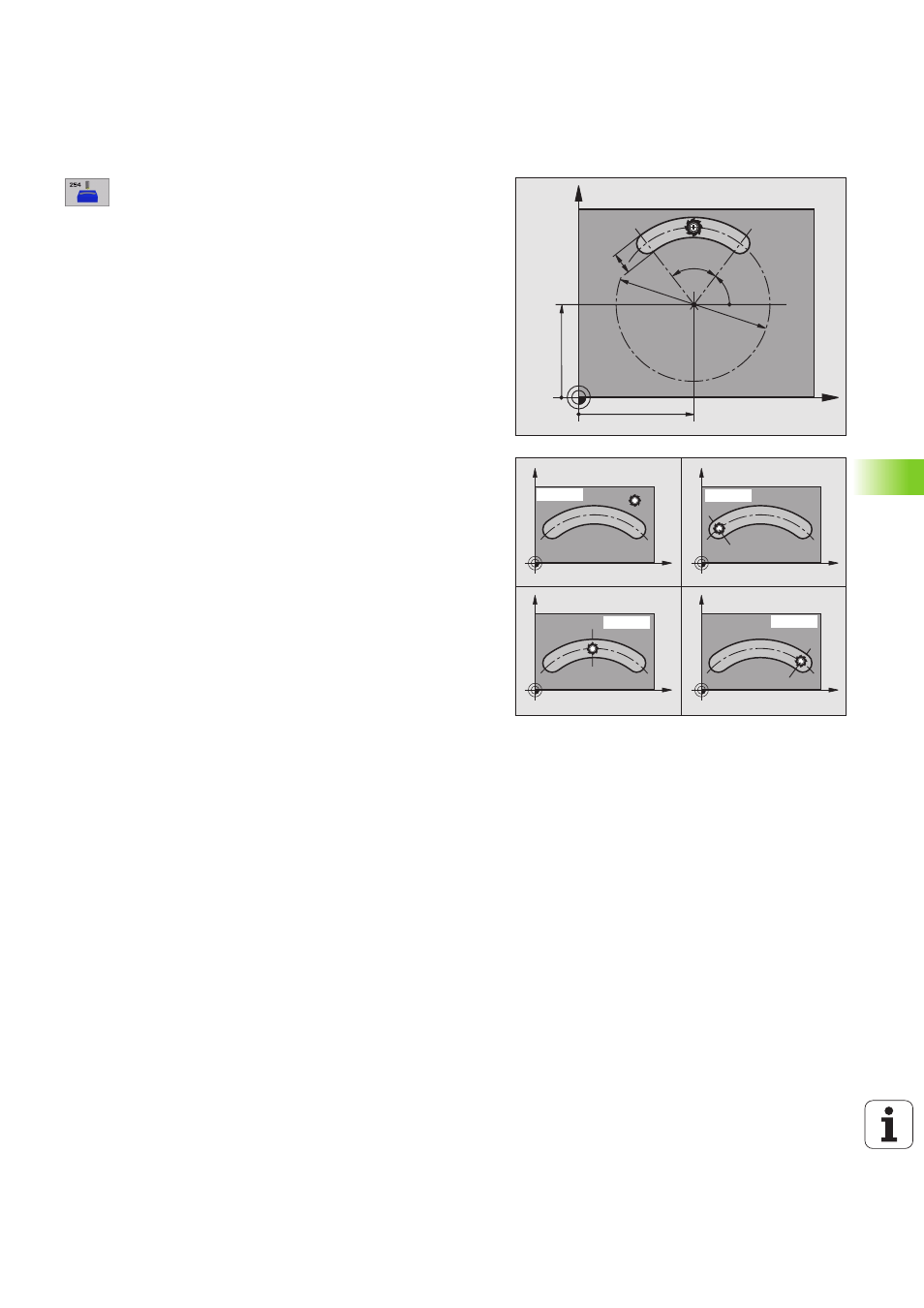

Referencia para la posición de la ranura (0/1/2/
3/4)
Q367: Posición de la ranura en referencia a la
posición de la herramienta en el momento de llamar
al ciclo (ver figura del centro a la derecha):
0: La posición de la herramienta no se toma en
consideración. La posición de la ranura proviene del
centro del círculo parcial dado y el ángulo inicial
1: Posición de la herramienta = Centro del círculo
izquierdo de la ranura. El ángulo de partida Q376 se
refiere a esta posición. El centro del círculo parcial
dado no se tiene en cuenta
2: Posición de la herramienta = Centro del eje central.
El ángulo de partida Q376 se refiere a esta posición.
El centro del círculo parcial dado no se tiene en cuenta
3: Posición de la herramienta = Centro del círculo
derecho de la ranura. El ángulo de partida Q376 se
refiere a esta posición. No se tiene en cuenta el
centro del circulo teórico introducido
U
U
U
U
Centro 1er eje
Q216 (valor absoluto): Centro del
círculo teórico en el eje principal del plano de
mecanizado Sólo tiene efecto si Q367 = 0
U
U
U
U
Centro 2º eje
Q217 (valor absoluto): Centro del
círculo teórico en el eje transversal del plano de
mecanizado Sólo tiene efecto si Q367 = 0
U
U
U
U
Angulo inicial
Q376 (valor absoluto): Introducir el
angulo del punto inicial en coordenadas polares
U
U
U
U
Angulo de abertura de la ranura
Q248 (valor
incremental): Introducir el ángulo de abertura de la
ranura
X
Y
Q248
Q376
Q219
Q375
Q216
Q217
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1
Q367=2
Q367=3
