HEIDENHAIN iTNC 530 387
8.1
0
Ciclos par
a
la tr
aslación de coor
denadas

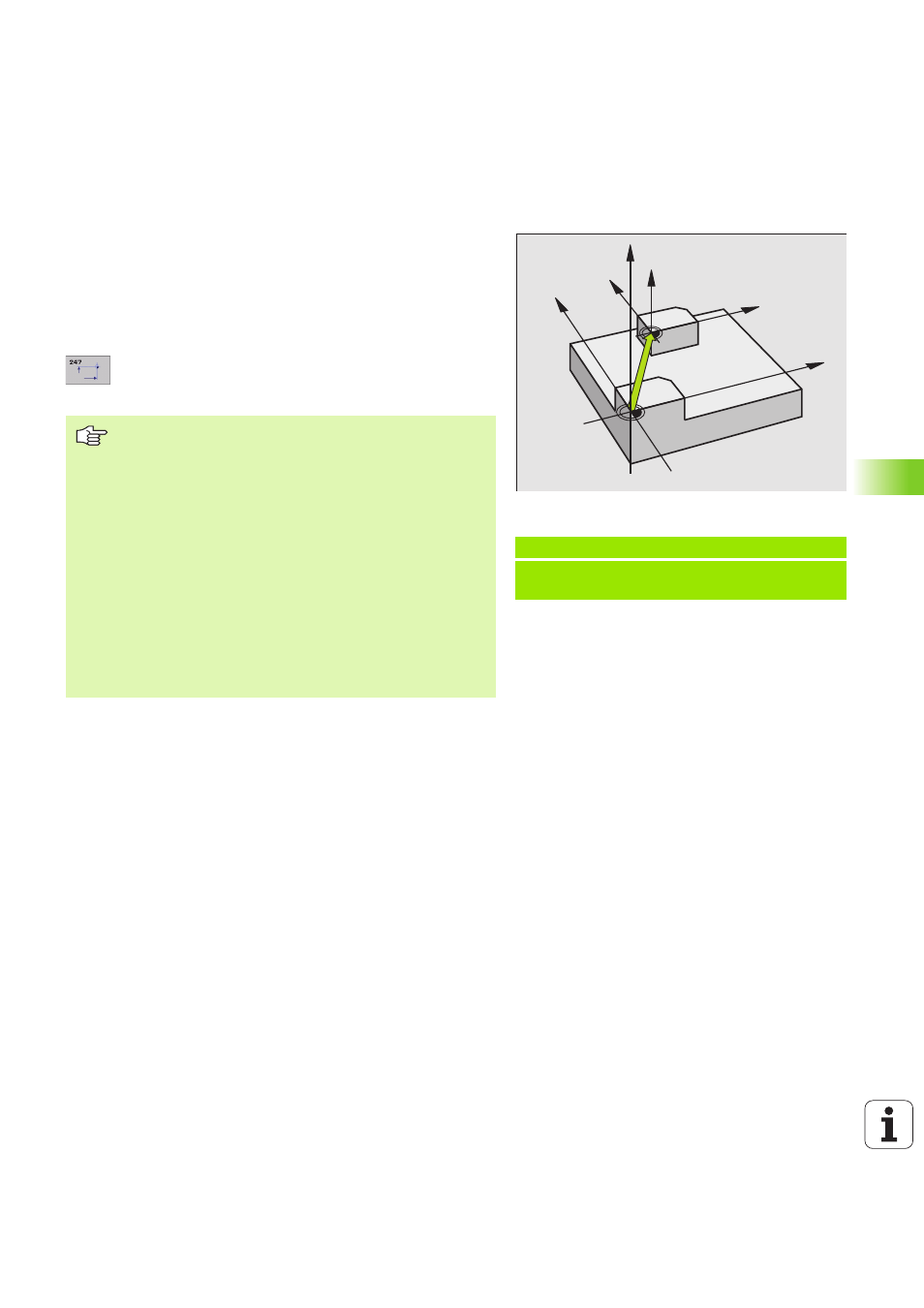

FIJACION DEL PUNTO DE REFERENCIA (ciclo
G247)
Con el ciclo FIJAR PUNTO REF. se puede activar un punto cero
definido en una tabla de preset como nuevo punto de referencia.
Activación
Después de la definición del ciclo FIJAR PUNTO REFERENCIA todas
las coordenadas y desplazamientos del punto cero (absolutas e
incrementales) se refieren al nuevo preset.
U U U U ¿Número para el punto de referencia? : Introducir
número del punto de referencia de la tabla de presets,
que debe ser activado
Visualizaciones de estados
En las visualizaciones de estado adicionales se visualizan los
siguientes datos dede la tabla de puntos cero(véase “Traslación de
coordenadas” en pág.41):
n Nombre y camino de la tabla de puntos cero activa
n Número de punto cero activo
n Comentario de la columna DOC del número de punto cero activo
En la pantalla de estado grande se visualiza además el número de
preset activo detrás del símbolo de punto de referencia.
Ejemplo: Frase NC
N13 G247 FIJAR PUNTO DE REFERENCIA
Q339=4 ;NÚMERO DEL PUNTO
REFERENCIA
Z
Z
X
X
Y
Y
Al activar un punto de referencia desde la tabla de presets,
el TNC anula todos los cálculos de coordenadas en curso
que fueron activados con los siguientes ciclos:
n Ciclo G53/G54, Desplazamiento punto cero
n Ciclo G28, Espejo
n Ciclo G73, Giro
n
Ciclo G72, Factor de escala
Sin embargo, el cálculo de coordenadas desde el ciclo G80
Inclinar plano de mecanizado permanece activo.
El TNC fija el preset sólo en los ejes, que están definidos
con valores en la tabla de presets. El punto de referencia
de ejes que están marcados con - permanece invariable
En el modo de funcionamiento Test del programa no tiene
efecto el ciclo G247.
