Manual del usuario Watson-Marlow 620DiN, 620Di

90

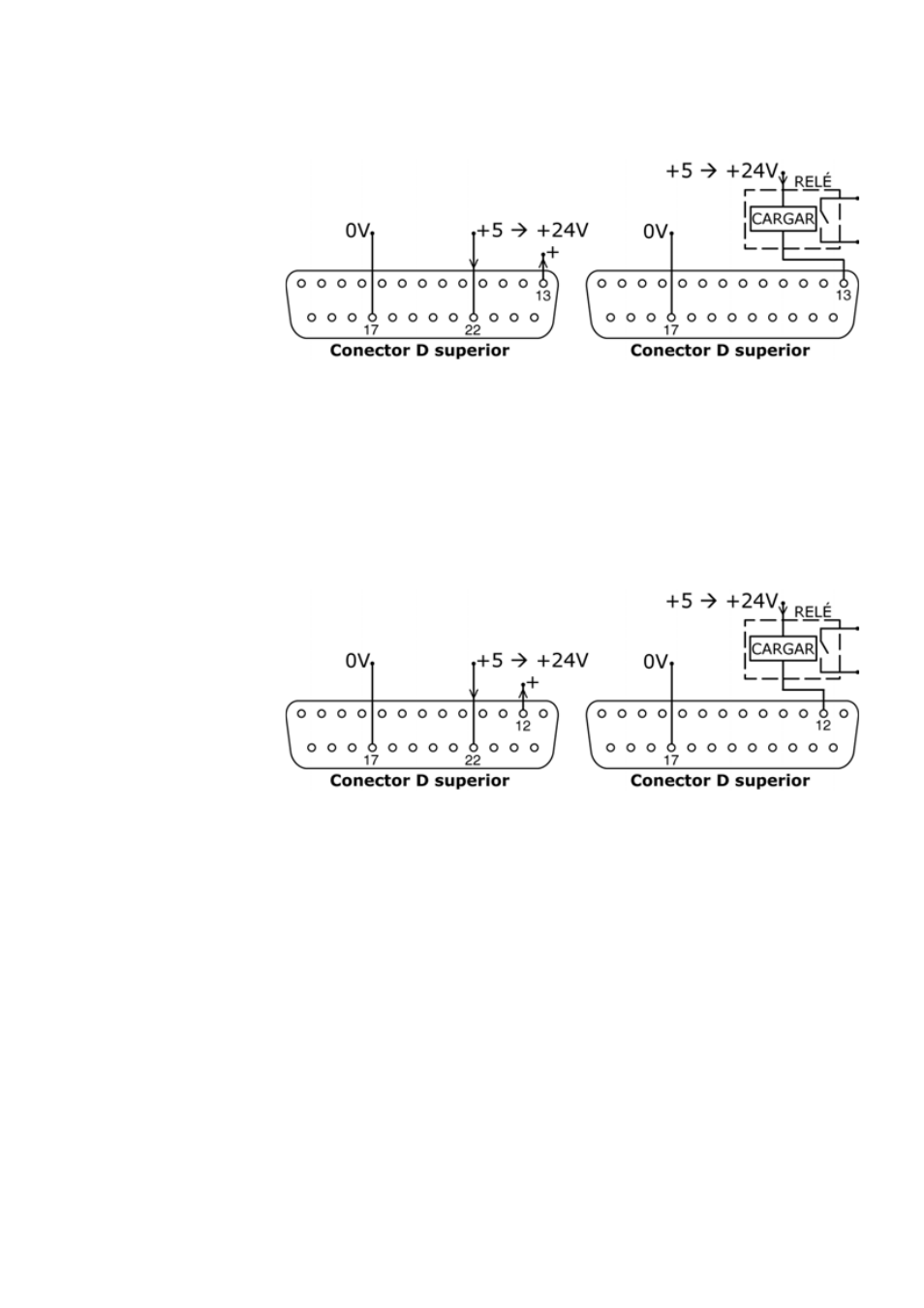

21.5.3 Salida lógica 3

La Salida 3 se toma de la clavija 13 del conector D superior, dependiendo del estado
lógico de la función asignada a la Salida 3. Alternativamente, puede haber una carga, p.
ej. una bobina de relé, conectada a la clavija 13, puesta a tierra en la clavija 17. La
corriente circulará por el circuito dependiendo del estado lógico de la función asignada a
la Salida 3. No conecte a ningún dispositivo que requiera más de 50 mA.

Por omisión, la salida 3 está configurada para indicar el estado Auto/Manual. Véase la
sección 12, Primera puesta en marcha.

21.5.4 Salida lógica 4

La Salida 4 se toma de la clavija 12 del conector D superior, dependiendo del estado
lógico de la función asignada a la Salida 4. Alternativamente, puede haber una carga, p.
ej. una bobina de relé, conectada a la clavija 12, puesta a tierra en la clavija 17. La
corriente circulará por el circuito dependiendo del estado lógico de la función asignada a
la Salida 4. No conecte a ningún dispositivo que requiera más de 50 mA.

Por omisión, la salida 4 está configurada para indicar el estado de Alarma general. Véase
la sección 12, Primera puesta en marcha.
