Manual del usuario Watson-Marlow 620DiN, 620Di 82
21 Cableado de control automático
sin el módulo estanco 620N

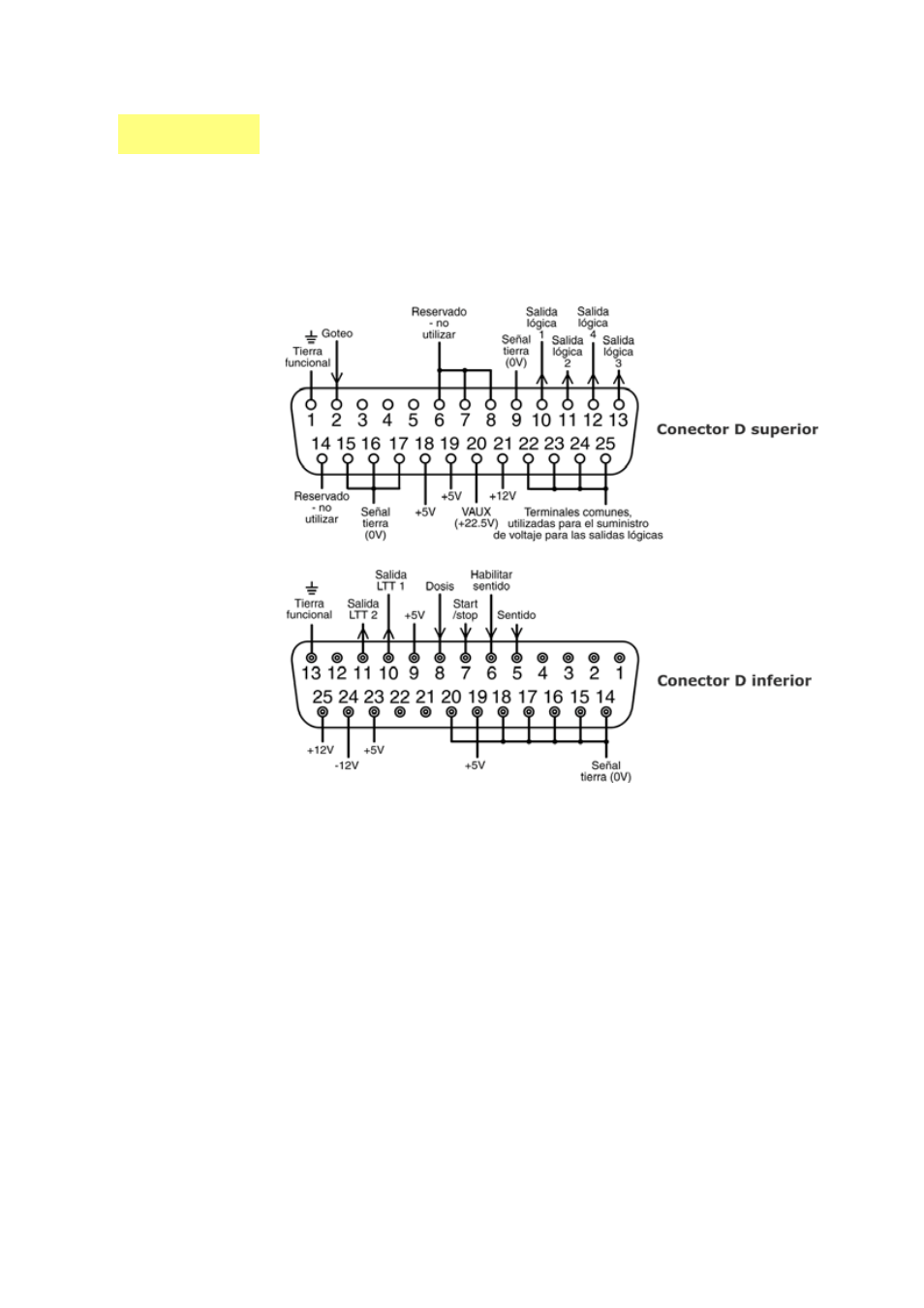

Para conectar la bomba a otros dispositivos se utilizan tres conectores D situados en la
parte posterior de la bomba. Hay dos conectores D de 25 vías. El superior es macho y el
inferior hembra. Los conectores macho y hembra de acoplamiento, blindados para
asegurar su compatibilidad electromagnética, deben ser soldados convencionalmente a
los cables de control blindados.
Cable de control recomendado: 7 torones 0,2 mm, 24 AWG, blindado, circular, de hasta
25 almas. El blindaje del cable debe ponerse a tierra mediante la clavija de tierra
funcional del conector D (clavija 1 en el conector D superior (macho) de 25 vías) (clavija
13 en el conector D inferior (hembra) de 25 vías), o a través del cuerpo metálico de la
toma o el enchufe.
Esta bomba cumple todos los requisitos de compatibilidad electromagnética con hasta
25 m del tipo de cable anteriormente especificado. Si se supera esta distancia, es
responsabilidad del usuario garantizar un funcionamiento seguro y fiable de la bomba
bajo control remoto y automático.
No sujete juntos los cables de control y de alimentación de la red.
Las líneas de 0 V en esta bomba están aisladas de tierra mediante un transformador de
alimentación (tierra flotante). Puede ser conectada a interfaces 0 V aisladas o puestas a
tierra. Las salidas LTT (lógica transistor-transistor) 1 y 2 aquí utilizadas se componen de
dos estados: nominalmente 0 V y 5 V; pero en la práctica < 0,4 V (<16 mA) y 2,4-5 V
(< 0,4 mA). No están indicadas para excitar relés. Si se desea excitar un relé mediante
la señal LTT, debe hacerse en la forma descrita en Salida lógica 1-4, más adelante.
