Watson-Marlow 620DiN - Manual (Página 21)

Manual del usuario Watson-Marlow 620DiN, 620Di 21
14 Funcionamiento manual
14.1 Funciones del teclado

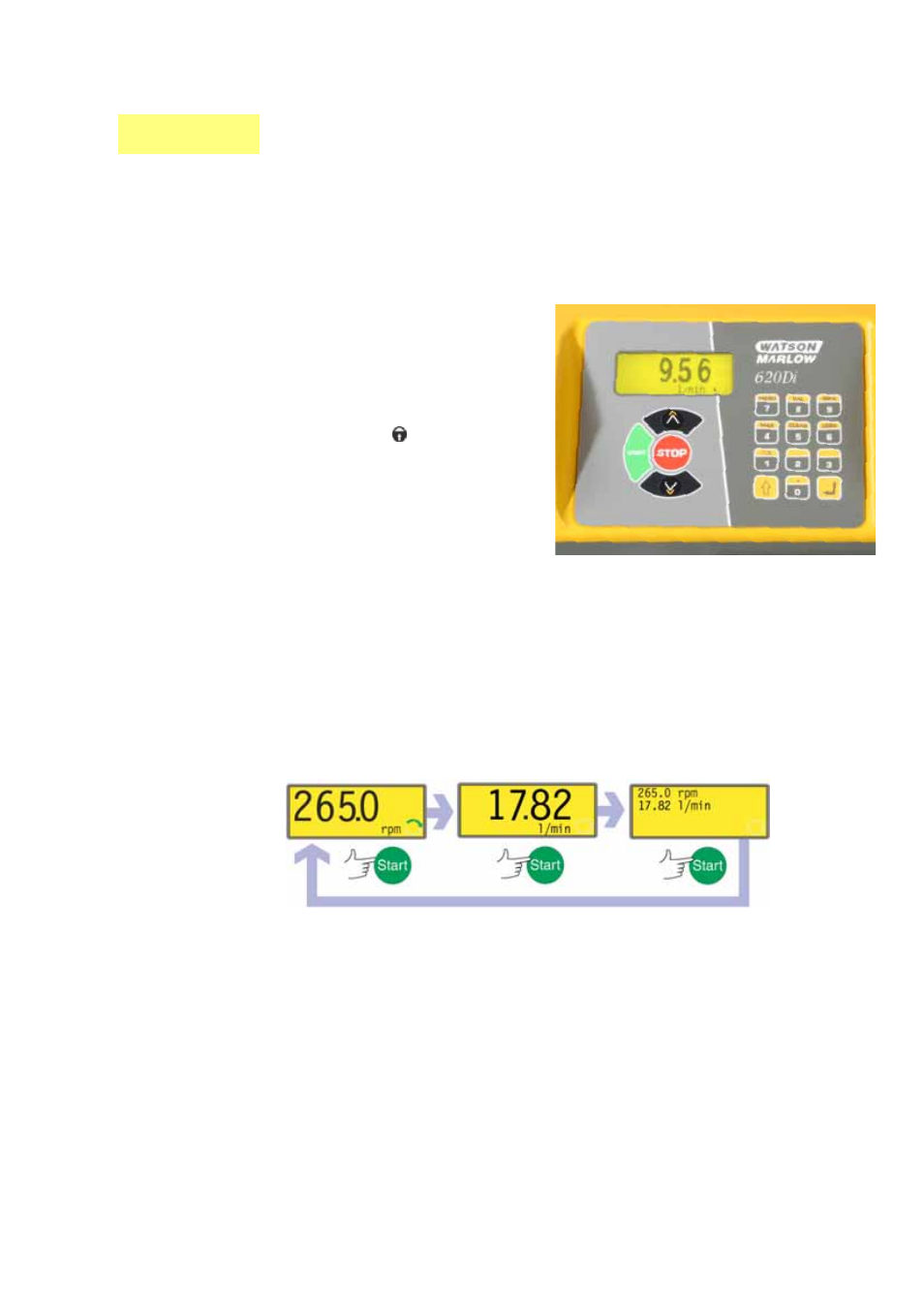

Todos los ajustes y las funciones de la bomba en modo manual se introducen y controlan
mediante la pulsación de teclas. Inmediatamente después de la secuencia de la pantalla
de puesta en marcha anteriormente descrita, se mostrará la pantalla principal de modo
manual. El sentido de rotación
actualmente seleccionado se indica
en la pantalla mediante una flecha
segmentada en el sentido de las
agujas del reloj o contrario a las
agujas del reloj. Si se muestra un
signo de exclamación ( ! ), significa
que el rearranque automático está
activado. Si se muestra un símbolo
de candado (
), indica que el
bloqueo del teclado está activado.
Nota: Varios de los controles
enumerados a continuación son
teclas de método abreviado para
comandos que también están
disponibles a través del menú
principal. Véase la sección 15, Menú
principal.
Nota: La tecla MAYUS da acceso a las funciones que aparecen en la parte superior de
las teclas numéricas. Para acceder a la función MAX, por ejemplo, pulse la tecla MAYUS
una sola vez y suéltela. Aparece un símbolo en la parte inferior izquierda de la pantalla,
para indicar que la próxima tecla que se pulse será en el modo MAYUS. Pulse 4 (MAX).
Una breve pulsación única de cada tecla emite un pitido (si está activado – véase la
sección 14.5, Pitido del teclado) y hace que la bomba funcione de la siguiente forma:
START: pone en marcha la bomba a la velocidad y en el sentido indicados en la
pantalla. El símbolo de rotación se volverá animado para confirmar que la bomba
está funcionando.
Si la bomba está en funcionamiento cuando se presiona START, la información
mostrada en la pantalla principal del modo manual va mostrando secuencialmente
revoluciones por minuto, caudal en varias unidades que se pueden elegir (mediante
una pantalla de advertencia si no se ha calibrado el caudal y si este es el primer
ciclo desde el encendido) y rpm y caudal. A continuación, puede ver un ejemplo. El
ajuste de fábrica puede alterarse desde el menú de configuración (véase la sección
19.2, Pantalla).
MAX (MAYUS, 4): mientras está pulsado, MAX (MAYUS, 4) acciona la bomba a la
velocidad máxima admitida y en el sentido mostrado en la pantalla. Al soltar la
tecla, la bomba vuelve a su estado previo.
Nota: Puede conseguirse el cebado pulsando la tecla MAX (MAYUS, 4) hasta que
el fluido fluya por la bomba y alcance el punto de descarga, y soltando entonces la
tecla MAX (MAYUS, 4).
INFO (MAYUS, 9): hace que la bomba muestre el volumen de fluido dispensando
desde que se puso a cero o se calibró. La información se muestra sólo mientras se
DiN, Di
