Manual del usuario Watson-Marlow 620DiN, 620Di 81

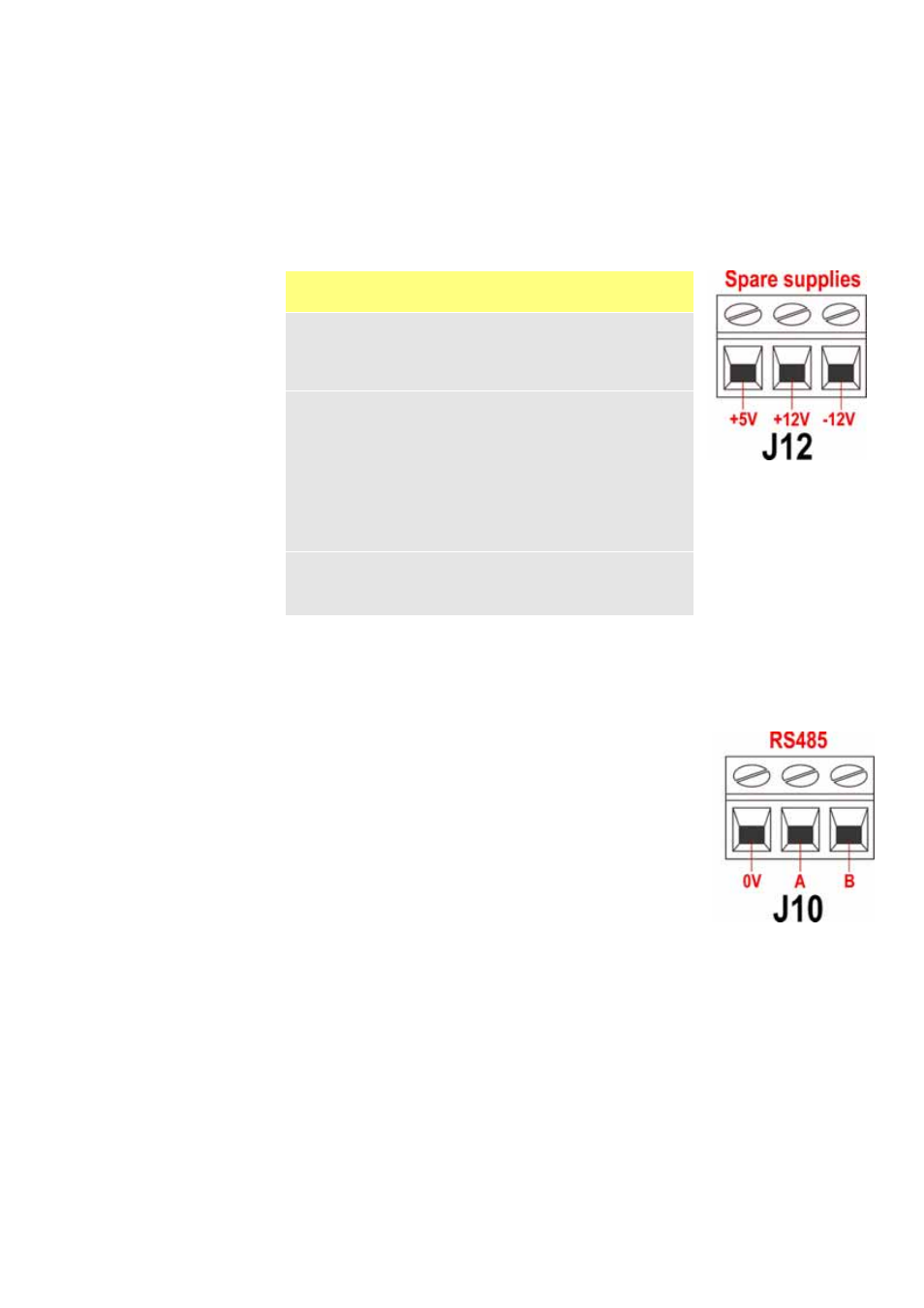

20.8 Tensiones de alimentación
En cada conector hay disponible una alimentación de voltaje adecuada en los casos en
que es necesario. Además, se pueden extraer líneas de alimentación del conector de
alimentación de reserva (J12).
En la siguiente tabla, "Carga máx" es la carga total máxima de cada alimentación,
independientemente del número de conexiones.
Nota: Todas las alimentaciones de CC son estabilizadas.
20.9 Entrada RS485
Conecte su enlace a la red en J10 usando un par trenzado y
blindado: A con A, B con B, blindaje con 0 V. Asegúrese de que
la bomba esté configurada para funcionar con control de red.
Con la misma señal RS485 se puede controlar más de una
bomba: conecte todas las bombas en paralelo. Véase la sección
22, Control y funcionamiento en red.
Voltaje CC
Carga
mÇx.
Uso tÒpico
+5 V 10 mA
Alimentación de voltaje para entradas
usando interruptor remoto.
Alimentación de voltaje posible para
salidas si sólo se necesitan 5 V.
+12 V 10 mA
Alimentación de voltaje posible para
entradas usando interruptor remoto.
Alimentación de voltaje posible para
salidas. Alimentación de voltaje para el
detector de fugas Tube Monitor de
Watson-Marlow.
Alimentación de voltaje parcial
(se requiere también -12 V) para el
interruptor de proximidad
Watson-Marlow.
-12 V 10 mA
Alimentación de voltaje parcial
(se requiere también +12 V) para
el interruptor de proximidad
Watson-Marlow.
