Manual del usuario Watson-Marlow 620DiN, 620Di

42

17.5 Mientras está funcionando un
programa de dispensación

Es posible que un programa de dispensación le pida a la bomba que dispense:

un lote que contenga un número conocido de dosis sencillas, cada una de ellas
mediante demanda por una acción desencadenante, como por ejemplo presionar
START o un pedal o una señal de plc, (tenga en cuenta que al final de dicho lote
las opciones disponibles son volver al menú principal o repetir el lote presionando
START);
un lote con un número conocido de dosis con un intervalo de tiempo
predeterminado entre dosis, iniciado por una acción desencadenante como antes;
un número desconocido de dosis para dosificarlas individualmente mediante
demanda por una acción desencadenante como antes.

Las dos primeras opciones se rigen por el ajuste del intervalo de dosis del programa de
dispensación. Véase 17.1: Configuración de un programa de dispensación. Si el intervalo
está ajustado a cero, la bomba dispensa las dosis una a una. Si el intervalo está ajustado
a otra cifra cualquiera, se dispensa el lote.

La tercera opción se rige por el ajuste del número de dosis del programa de dispensación.
Véase 17.1: Configuración de un programa de dispensación.

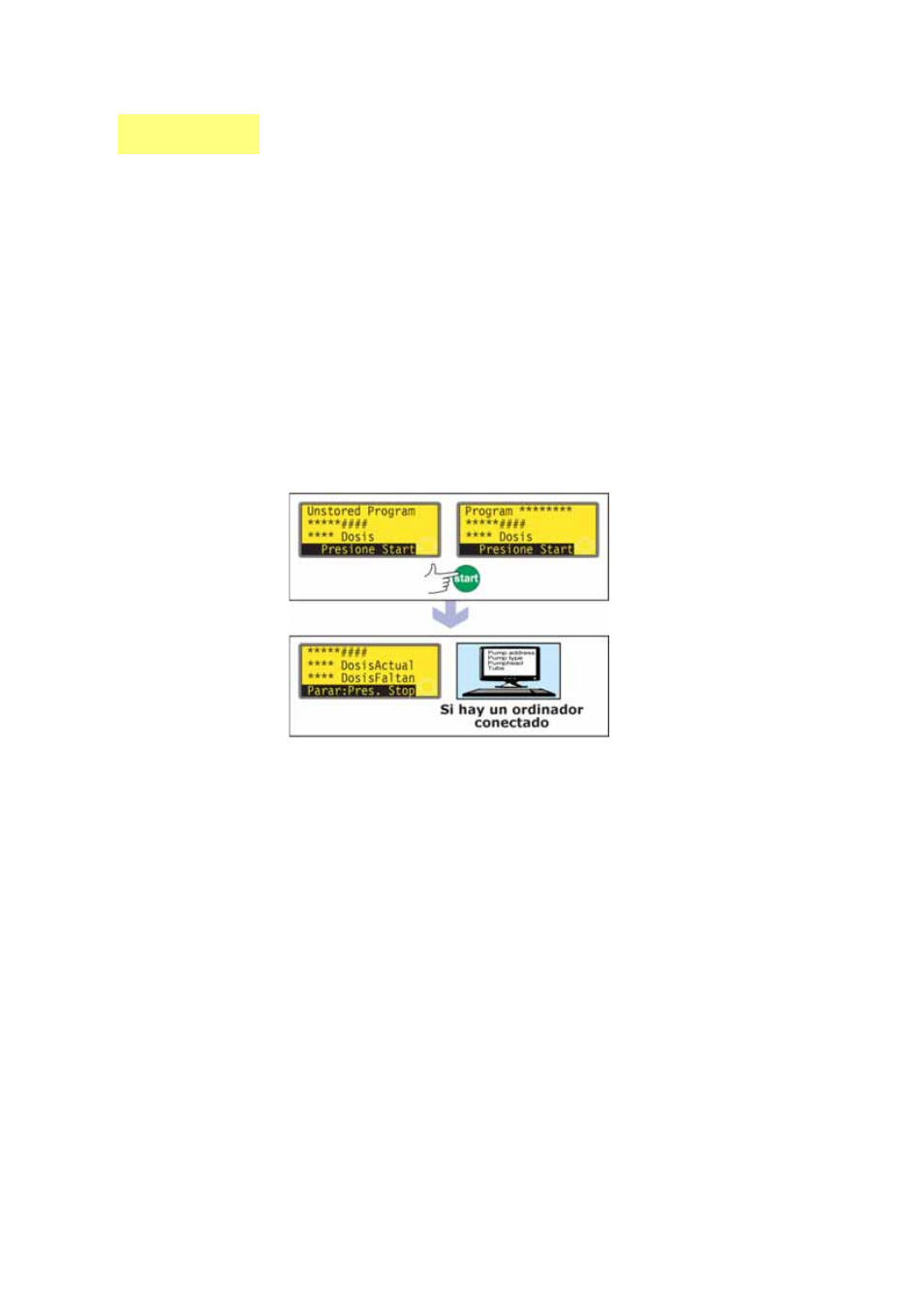

Presione START.
La bomba arranca dispensando la
primera dosis del lote y muestra
su progreso: volumen de la dosis;
cuántas dosis del lote están
pendientes de dispensar; cuántas
dosis del lote se han dispensado.
Si hay un ordenador conectado a
la bomba (sólo 620Di), se envían
todos los parámetros del
programa actual, más la fecha y
hora actuales. A continuación, se
puede ver un ejemplo:

Pump address 16

Pump type 620Di

Pumphead 620L

Tube 6.4 mm

Program name PROG1

Flow calibration 6.780 ml/rev

Dose size 123.4 ml

Interval 10 s

Number of doses 9999

Speed 100.5 rpm

Direction CCW

Start ramp 0

End ramp 1

Drip 1

Operator ID Joe Lee

Batch ID ABC 25 10 2005

Date 25.10.05

Time 16:42:00

Program started

Ubicación bomba 16

Tipo de bomba 620Di

Cabezal de bomba 620L

Manguera 6.4 mm

Nombre del programa PROG1

Calibración de caudal 6,780 ml/rev

Tamaño dosis 123,4 ml

Intervalo 10 s

Número de dosis 9999

Velocidad 100,5 rpm

Sentido CCW

Curva de inicio 0

Curva de final 1

Goteo 1

Identificación operario Joe Lee

Ident. lote ABC 25 10 2005

Fecha 25.10.05

Hora 16:42:00

Programa iniciado

DiN, Di
