Manual del usuario Watson-Marlow 620DiN, 620Di 68
El menú Detalles de clavijas de salida
Use las teclas ARRIBA o ABAJO para seleccionar una opción. Presione la tecla
ENTER para confirmar.
La información sobre clavijas de salida repite los detalles descritos en este manual
de instrucciones en Cableado de control automático.
Todas las pantallas disponibles se presentan de forma similar. Por ejemplo, al
seleccionar Entrada de marcha/parada, se muestra la siguiente pantalla:
Esto indica que la señal de entrada analógica debe aplicarse a la clavija 4 del
conector D inferior en la parte posterior de la bomba, mientras que en la clavija 16
están disponibles 0 voltios. Si la entrada analógica está configurada para una señal
de 4-20 mA, la tensión máxima permitida es de 5 voltios; si la entrada analógica
está configurada para una señal de 0-10 V ó 1-5 V, la tensión máxima permitida es
de 10 voltios.
Al presionar STOP o ENTER en cualquier pantalla de información de clavijas de salida,
el usuario vuelve a la pantalla pertinente del menú Clavijas de salida (Pin out).
Nota: La información disponible al seleccionar Alimentación y Otros se presenta en dos
pantallas cada una. Al presionar ABAJO cuando está resaltado el último elemento de la
primera pantalla de cada uno, se mostrará la segunda pantalla con su primer elemento
resaltado. ARRIBA desempeña una función similar.
Para salir de las pantallas de menú Clavijas de salida
Avance por las pantallas del menú Pin out hasta que se visualice la cuarta pantalla.
Use las teclas ARRIBA y ABAJO para seleccionar Salir y presione ENTER para
confirmar.
Alternativamente...
Presione repetidamente STOP para retroceder un nivel tras otro hasta que se
visualice el menú principal.
La información de clavijas de salida no es relevante para la bomba 620DiN IP66/NEMA
4X. Al seleccionar Detalles de clavijas de salida la bomba muestra una pantalla de
advertencia y vuelve a presentar el menú principal.

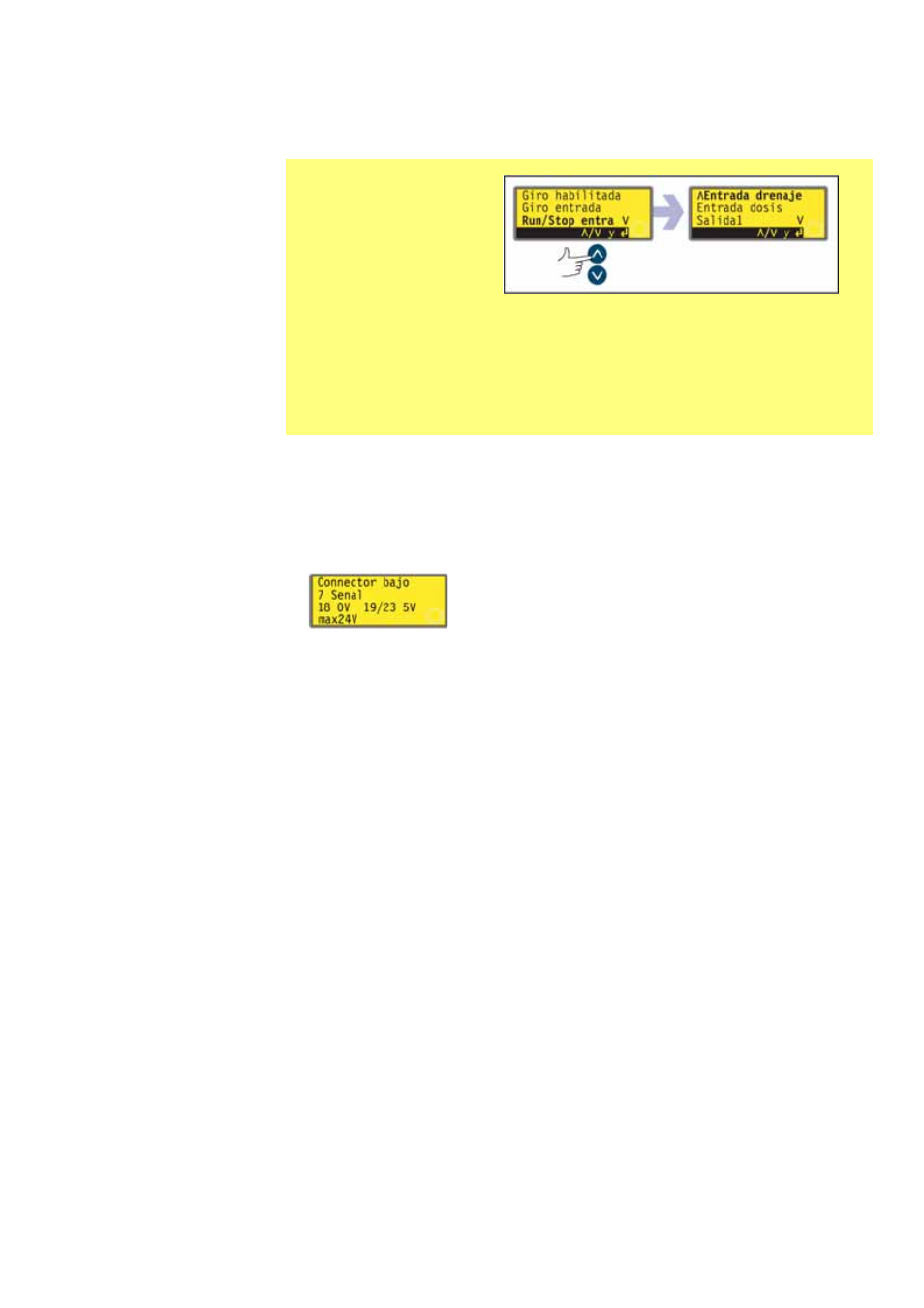

El menú Detalles de
clavijas de salida ocupa
cuatro pantallas. Aquí se
muestran las dos
primeras.
Para desplazarse desde
una pantalla a las
pantallas siguientes,
presione ABAJO
repetidamente. Se resaltan sucesivamente todos los elementos hasta que
se resalta el último elemento en la pantalla. Al presionar de nuevo la
tecla ABAJO se visualiza la siguiente pantalla del menú, con el primer
elemento resaltado.
Siga el procedimiento inverso, usando la tecla ARRIBA para desplazarse
hasta un elemento en una pantalla previa del menú.
