Manual del usuario Watson-Marlow 620DiN, 620Di 62
Si escoge Salida 1, la bomba muestra el menú Salidas.
Seleccionando General o Fuga mediante las teclas ARRIBA y ABAJO y
confirmando la elección pulsando ENTER se configura esta opción para la Salida
1, se muestra una pantalla de confirmación y se devuelve al usuario a la pantalla
de selección de Salida.
Seleccionando Marcha/Parada, Sentido, Red/Man, Dosis o Lote usando las
teclas ARRIBA y ABAJO y confirmando la elección presionando ENTER se visualizan
pantallas que permiten al usuario configurar Marcha para Alta o Baja, Sentido
horario como Alto o Bajo, Red como Alta o Baja, Dosis como Alto o Bajo, y
Lote como Alto o Bajo, respectivamente. Escoja mediante las teclas ARRIBA y
ABAJO y presione ENTER para confirmar. La opción escogida se configura para la
Salida 1. La bomba muestra una pantalla de confirmación y devuelve al usuario
a la pantalla de selección de Salida. A continuación, puede ver un ejemplo.
El usuario puede configurar Salida 2, Salida 3 y Salida 4 de la misma forma, o
bien escoger Salir.
Si se pulsa STOP durante la configuración, se conserva el ajuste previo para la
salida y la bomba vuelve a mostrar la pantalla de selección de Salida.
Si se escoge Salir, la bomba devuelve al usuario a la segunda pantalla del menú
Configuración.
19.11 Parada remota
La bomba 620DiN se puede poner en marcha y detener por medio de un interruptor
remoto conectado entre el terminal de 5 V y el terminal i/p de la entrada Marcha/Parada,
usando un sentido de comando abierto=marcha o abierto=parada. También funciona con
una entrada lógica entre 5 V y 24 V en el terminal i/p de la entrada Marcha/Parada. Si la
conmutación remota está inhabilitada, ni la entrada de señal remota de marcha/parada
ni la de sentido de rotación afectarán al estado de la bomba.
La bomba 620Di puede ser puesta en marcha y detenida mediante un interruptor remoto
entre las clavijas 7 y 19, usando un sentido de comando abierto=marcha o
abierto=parada. También funciona con una entrada lógica entre 5 V y 24 V en el terminal
7. Si la conmutación remota está inhabilitada, ni la entrada de señal remota de
marcha/parada ni la de sentido de rotación afectarán al estado de la bomba.

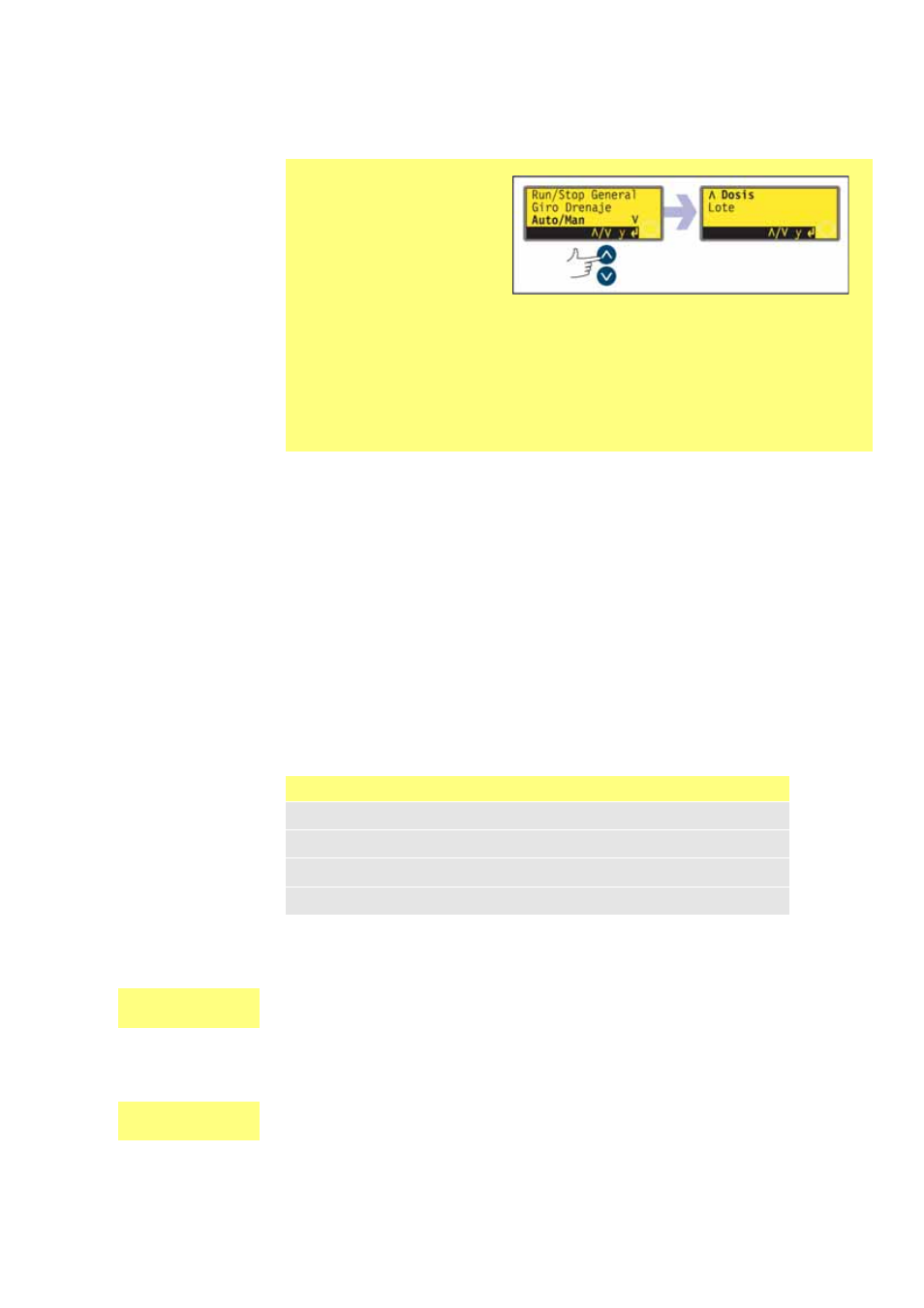

El menú Opciones ocupa
dos pantallas.
Para desplazarse desde
una pantalla a las
pantallas siguientes,
presione ABAJO
repetidamente. Se
resaltan sucesivamente
todos los elementos
hasta que se resalta el último elemento en la pantalla.
Al presionar de nuevo la tecla ABAJO se visualiza la siguiente pantalla del
menú, con el primer elemento resaltado.
Siga el procedimiento inverso, usando la tecla ARRIBA para desplazarse a
cualquier elemento de la primera pantalla del menú.
Salidas 1-4: Ajustes de fábrica para primera puesta en marcha
Salida 1 Dosificación = alta
Salida 2 Sentido de giro Horario = alta
Salida 3 Red/Man Red = alta
Salida 4 Alarma general
DiN
Di
