Manual del usuario Watson-Marlow 620DiN, 620Di

79

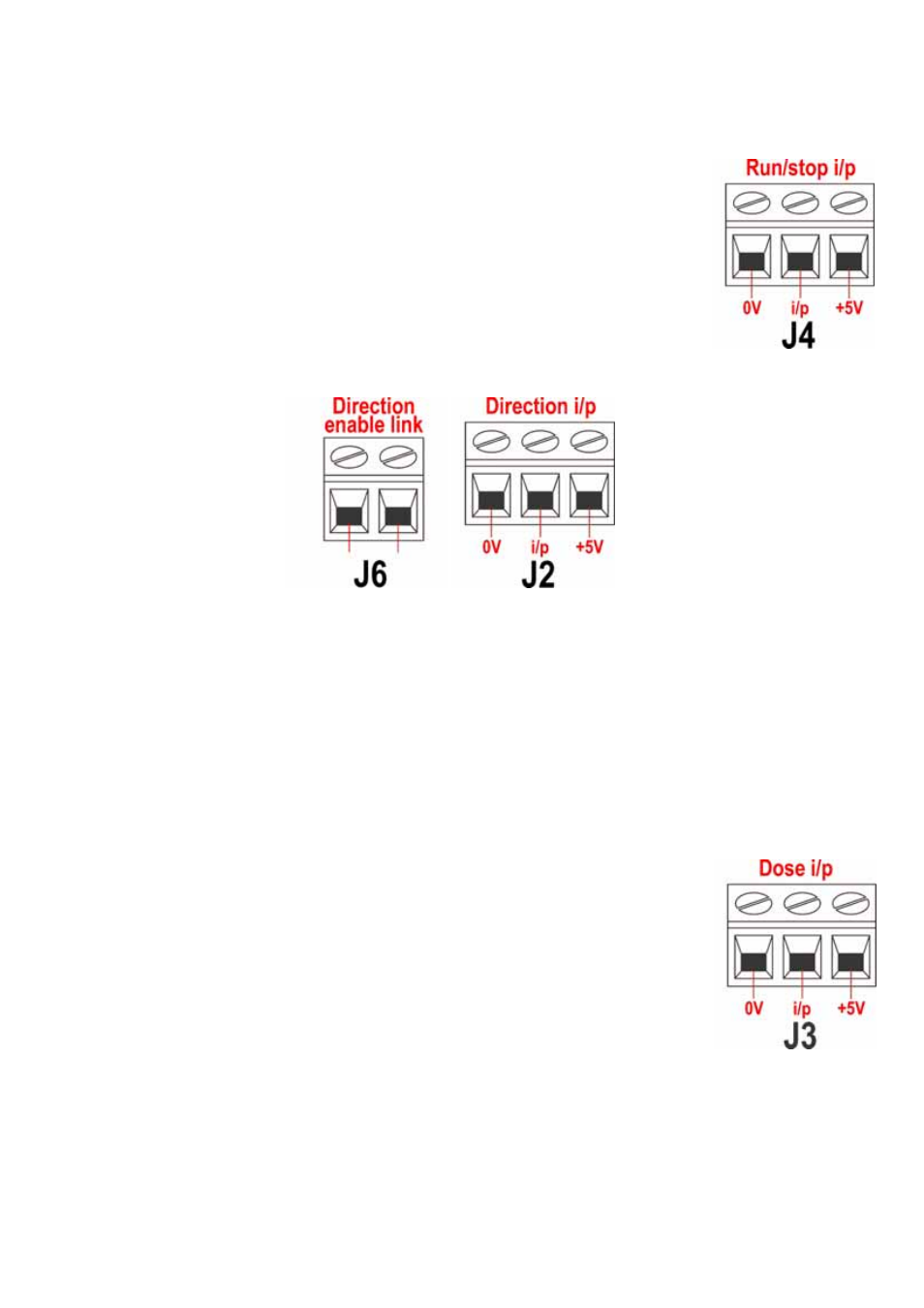

20.3 Entrada de marcha/parada

Marcha/parada remota: Conecte un interruptor remoto entre el
terminal i/p y el terminal de +5 V del conector i/p de
marcha/parada (J4). Como alternativa, se puede aplicar una
entrada lógica al terminal i/p, y conectar a tierra el terminal de
0 V. Una entrada alta detiene la bomba, mientras que una
entrada baja la hace funcionar. Si no existe ninguna conexión o
si el interruptor está abierto, la bomba funcionará por omisión.
Para modificar o establecer el sentido de la entrada
marcha/parada, consulte la sección 19.11, Parada remota en el
menú Configuración.

20.4 Entrada del sentido de giro

Para habilitar el control remoto del sentido de giro e inhabilitar la tecla SENTIDO
(MAYUS, 1) en el teclado, conecte los terminales del conector de Habilitar sentido de giro
(J6). Importante: No aplique ningún voltaje a la conexión de Habilitar sentido de
giro.
Conecte un interruptor remoto entre el terminal de + 5 V y el terminal de i/p del
conector i/p de Sentido de giro (J2). Interruptor abierto para rotación en el sentido de las
agujas del reloj, cerrado para rotación en sentido contrario a las agujas del reloj. Como
alternativa, se puede aplicar una señal lógica al terminal i/p y al terminal de 0 V del
conector i/p de Sentido de giro (J2). Entrada baja para rotación en el sentido de las
agujas del reloj, y entrada alta para rotación en sentido contrario a las agujas del reloj.
En ausencia de conexión, la bomba adopta por omisión la rotación en el sentido de las
agujas del reloj.

20.5 Entrada de dosificación

Conecte un interruptor de contacto momentáneo como un interruptor
de pedal o un interruptor de mano entre el terminal de 5 V y el
terminal i/p del conector i/p de Dosis (J3). Cierre el interruptor para
iniciar una dosis. Esta entrada cuenta con protección antirrebote por
software y funciona de forma similar a las demás entradas remotas,
tales como las provistas de lógica de 5 V a 24 V anteriormente
mostradas, usando el terminal i/p y el terminal de 0 V.

Nota: Esta entrada cuenta con protección antirrebote por
software, por lo que la señal puede ser momentánea o
mantenida durante la dosis. Si es mantenida, la señal debe
desconectarse antes de la siguiente dosis.

Nota: Conecte sólo una bomba a través de un interruptor. Si tienen que arrancar
simultáneamente varias bombas, utilice polos múltiples y aísle cada circuito.
