Manual del usuario Watson-Marlow 620DiN, 620Di 85
21.1 Entrada de marcha/parada

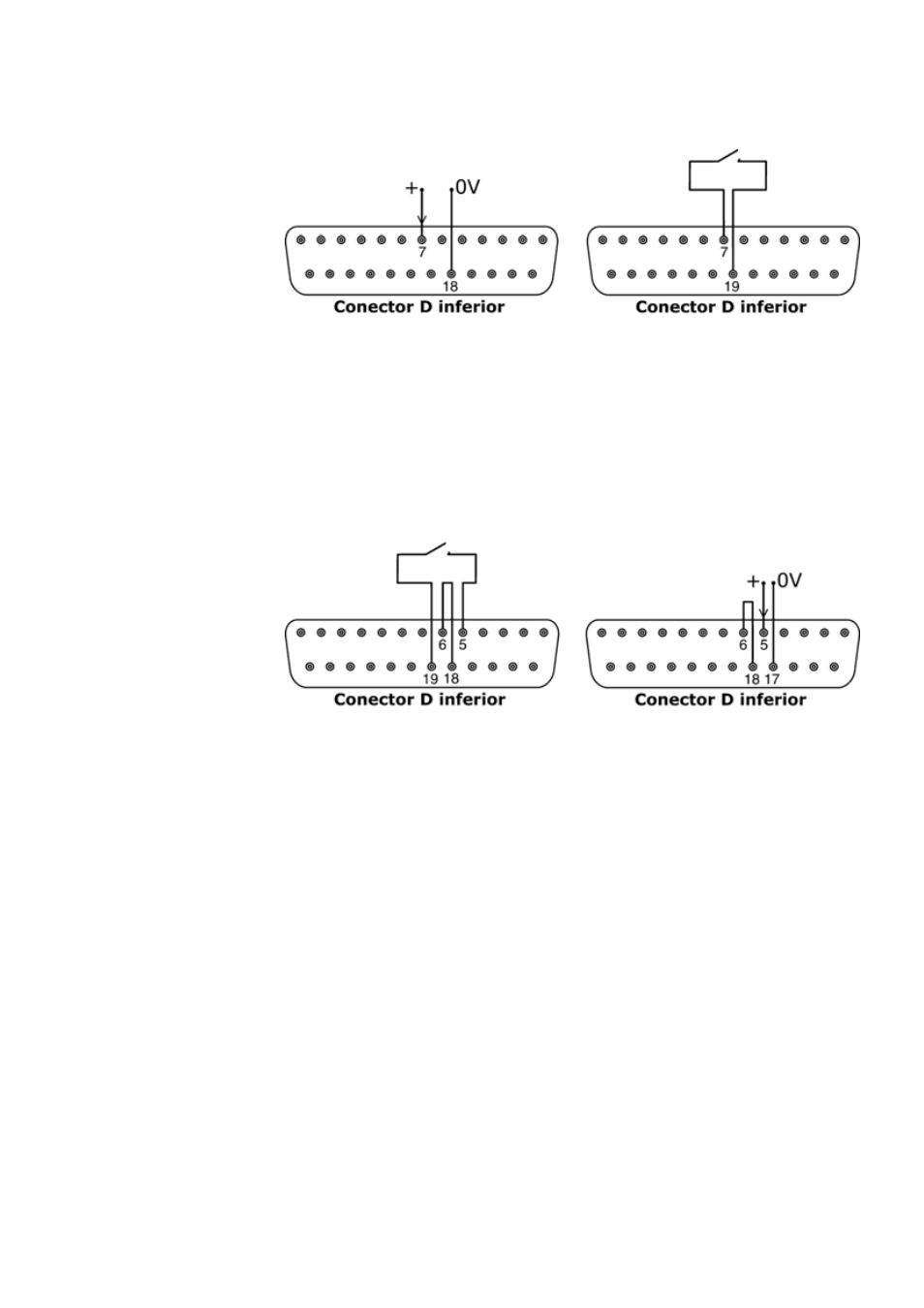

Marcha/parada remota: conecte un interruptor remoto entre las clavijas 7 y 19 del
conector D inferior. Alternativamente, se puede aplicar una entrada lógica a la clavija 7
del conector D inferior, con la clavija 18 puesta a tierra. Una entrada alta detiene la
bomba, mientras que una entrada baja la pone el marcha. Si no existe ninguna conexión
o si el interruptor está abierto, la bomba funcionará por omisión. Para modificar o
establecer el sentido de la entrada marcha/parada, consulte la sección 19.11, Parada
remota en el menú Configuración.
21.2 Entrada del sentido de giro
Para habilitar el control remoto del sentido de giro e inhabilitar la tecla SENTIDO
(MAYUS, 1) del teclado, conecte las clavijas 6 y 18 del conector D inferior. Conecte un
interruptor remoto entre las clavijas 5 y 19 del conector D inferior. Interruptor abierto
para rotación en el sentido de las agujas del reloj, cerrado para rotación en sentido
contrario a las agujas del reloj. Alternativamente, se puede aplicar una señal lógica a la
clavija 5 del conector D inferior, con la clavija 17 puesta a tierra. Una entrada baja la hace
girar en el sentido de las agujas del reloj, mientras que una entrada alta la hace girar en
sentido contrario a las agujas del reloj. En ausencia de conexión, la bomba adopta por
omisión la rotación en el sentido de las agujas del reloj.
