Manual del usuario Watson-Marlow 620DiN, 620Di 118

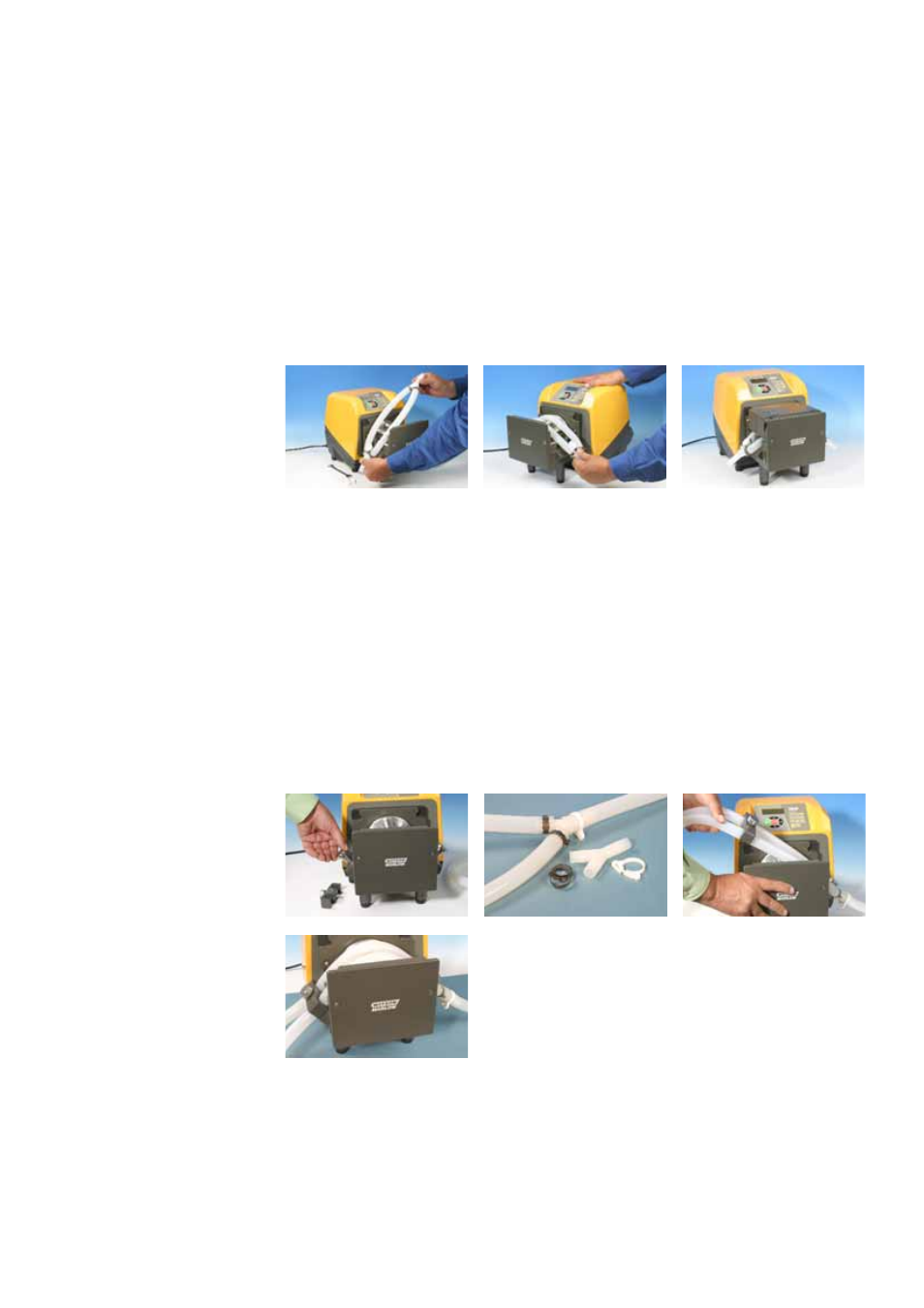

31.5 620L y 620LG: Colocación
de manguera
Elementos en Y dobles para aplicaciones de dispensación y
caudales de bajas pulsaciones
Véanse las ilustraciones de la sección 31.4, 620L: Extracción e instalación. La pista
está sujeta al cabezal mediante levas situadas a derecha e izquierda. Cuando los ejes
de levas están visibles en la parte delantera del cabezal de bomba, son torneados en
forma cuadrada para acoplar una llave de tuercas. Utilice una llave AF de 10 mm
(o 3/8 de pulg.) para girar el eje de levas derecho 180 grados en sentido contrario
a las agujas del reloj, y el eje de levas izquierdo, 180 grados en el sentido de las
agujas del reloj. La posición de los topes de rotación de las levas indica cuándo están
cerradas del todo (tercera imagen, izquierda) y abiertas (derecha). Levante la pista.
Sitúe un extremo del elemento doble en Y sobre uno de los vástagos de sujeción de
la 625L. Estire el elemento sobre el rotor y sitúe el otro extremo del elemento sobre
el segundo vástago de sujeción de la 625L. Vuelva a poner en su sitio la pista como
se describe en la sección 33.4, 620L: Extracción e instalación.
Mangueras de entrada gemelas para una óptima manipulación de
fluidos viscosos
Véanse las ilustraciones de la sección 31.4, 620L: Extracción e instalación. La pista
está sujeta al cabezal mediante levas situadas a derecha e izquierda. Cuando los ejes
de levas están visibles en la parte delantera del cabezal de bomba, son torneados en
forma cuadrada para acoplar una llave de tuercas. Utilice una llave AF de 10 mm
(o 3/8 de pulg.) para girar el eje de levas derecho 180 grados en sentido contrario
a las agujas del reloj, y el eje de levas izquierdo, 180 grados en el sentido de las
agujas del reloj. La posición de los topes de rotación de las levas indica cuándo están
cerradas del todo (tercera imagen, izquierda) y abiertas (derecha). Levante la pista.
Desatornille y retire el vástago de sujeción de entrada de la 625L. Conecte las
mangueras gemelas de entrada y la manguera de salida con los conectores en Y y
clips adecuados. Acople las mangueras de entrada en la pieza de sujeción del tamaño
correcto. Sitúe el extremo en Y del elemento sobre el vástago de sujeción de la 625L.
Estire las mangueras y atornille la pieza de sujeción en su sitio. Vuelva a poner en su
sitio la pista como se describe en la sección 31.4, 620L: Extracción e instalación.
