Para desmontar el cabezal de bomba 620L

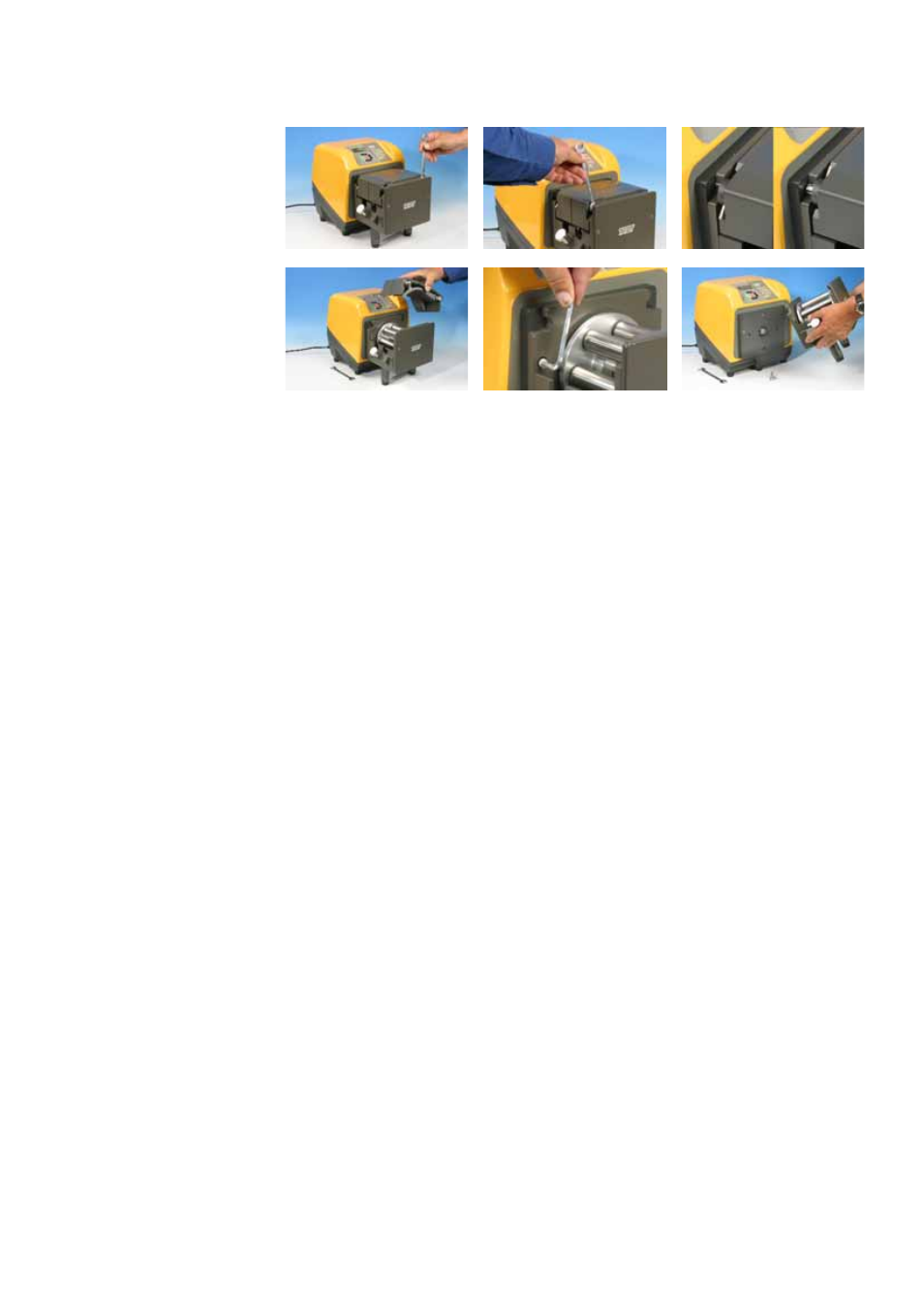

Para extraer el cabezal de la bomba primero hay que extraer la pista. La pista está
sujeta al cabezal mediante levas situadas a derecha e izquierda. Cuando los ejes de
levas están visibles en la parte delantera del cabezal de bomba, son torneados en
forma cuadrada para acoplar una llave de tuercas. Utilice la llave AF de 10 mm (o
3/8 de pulg.) provista para girar el eje de levas derecho 180 grados en sentido
contrario a las agujas del reloj, y el eje de levas izquierdo, 180 grados en el sentido
de las agujas del reloj. La posición de los topes de rotación de las levas indica
cuándo están cerradas del todo (tercera imagen, izquierda) y abiertas (derecha).
Levante la pista.
El cabezal de bomba está sujeto a la placa adaptadora negra mediante dos tornillos
M6. Utilice una llave Allen de 5 mm para extraerlos. Levante el cabezal de la
bomba.
Normalmente no es necesario desmontar la placa adaptadora. Sin embargo, si hay que
retirarla para limpiarla:
La placa adaptadora está sujeta al accionamiento mediante cuatro tornillos M6.
Utilice un destornillador adecuado para sacarlos. Levante la placa adaptadora. Tras
la limpieza, vuelva a colocarla en su sitio y sujétela del mismo modo.
Para instalar el cabezal de bomba 620L
Limpie y engrase la garra sobresaliente del eje de accionamiento. Coloque el
cabezal de bomba limpio de manera que se acople con la garra del eje de
accionamiento. Utilice dos tornillos M6 para sujetar el cabezal de la bomba a la
placa adaptadora.
Para volver a poner la pista en su sitio, siga las mismas instrucciones pero en orden
inverso.
