Pele la cantidad de recubrimiento que sea necesaria y quite 5 mm de aislamiento de
los conductores. No se necesitan revestimiento de estaño ni guarnición metálica.
Nota: Si se está usando un cable muy rígido o de gran diámetro, puede ser
conveniente pelar el recubrimiento exterior antes de pasar los conductores del cable
a través del casquillo. No obstante, para conseguir la correcta estanqueidad, debe
haber cable con el recubrimiento en perfecto estado dentro del casquillo cuando
este se aprieta.
Retuerza una longitud adecuada de blindaje del cable. Afloje uno de los tornillos de
fijación de la tarjeta de circuito impreso y enrolle el blindaje a su alrededor. Fije el
blindaje atornillando y apretando el tornillo. Como alternativa, fije el blindaje del
cable al conector de horquilla adjunto (si existe).
Empuje el conductor pelado a través del orificio cuadrado del conector. Cuando haya
entrado del todo el conductor, apriete el tornillo de fijación para retenerlo en su
lugar.
Cuando todos los conductores estén conectados, use una llave de 21 mm para
apretar la tapa del casquillo con un par de 2,5 Nm para asegurar la estanqueidad.
Como alternativa, apriete el casquillo al máximo que se pueda apretar a mano y use
una llave para apretarlo media vuelta más.
No sujete juntos los cables de control y de alimentación de la red.

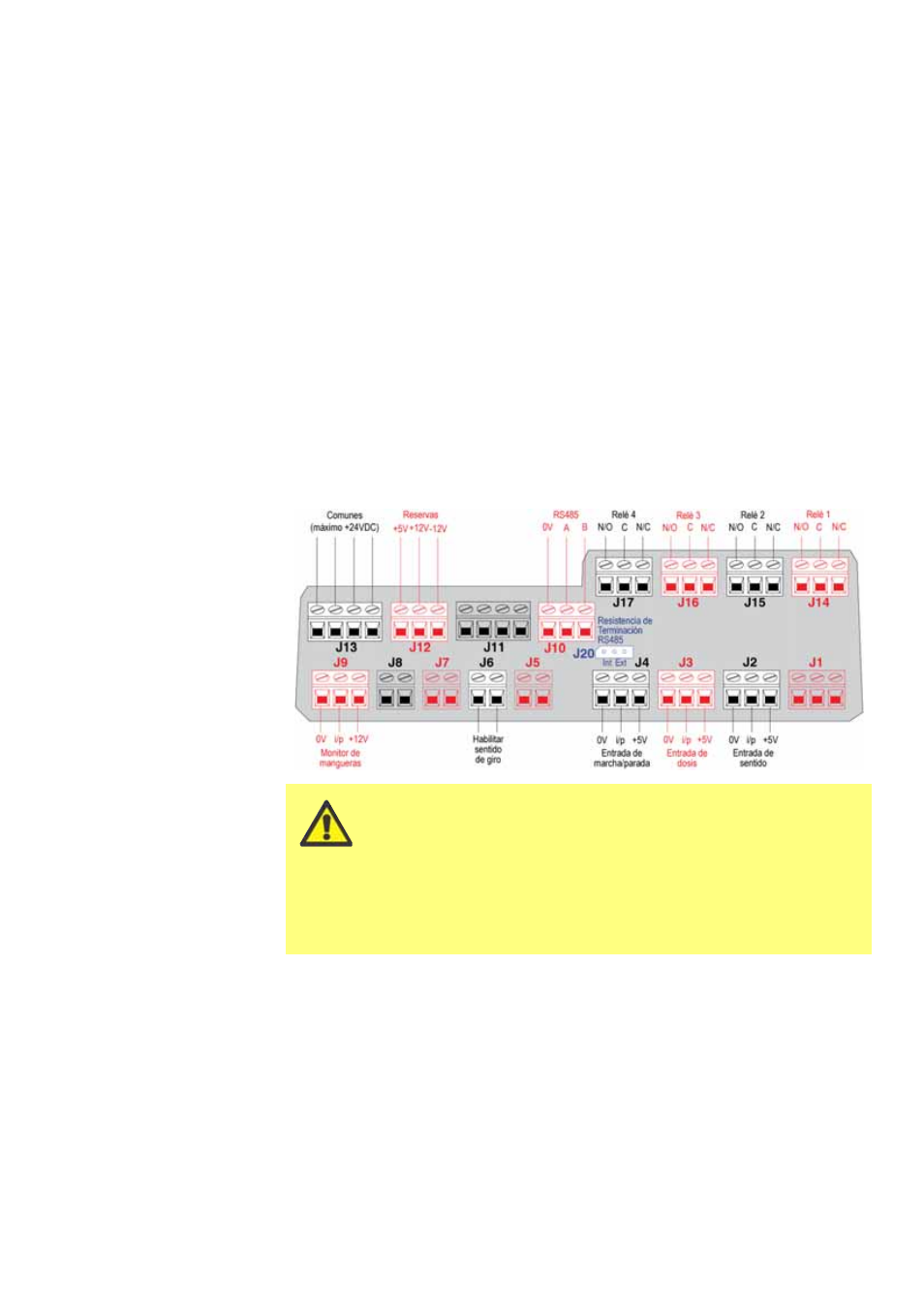

Conectores de la tarjeta de circuito impreso del módulo estanco 620N:
No aplique nunca alimentación eléctrica de la red a los
terminales del módulo 620N. Aplique las señales correctas a
los terminales que se muestran a continuación. Limite las
señales a los valores máximos especificados. No aplique
voltaje a otros terminales. Podrían producirse daños
permanentes no cubiertos por la garantía. El voltaje nominal máximo
de los contactos de los relés de esta bomba es de 30 V CC; carga
máxima 30 W. Nota: También adecuado para baja alimentación: es
decir, 1 mA a 5 V CC mínimo.
