LocaLización de probLemas y ensayos aL sistema
powermax
45 Manual de servicio 5-21

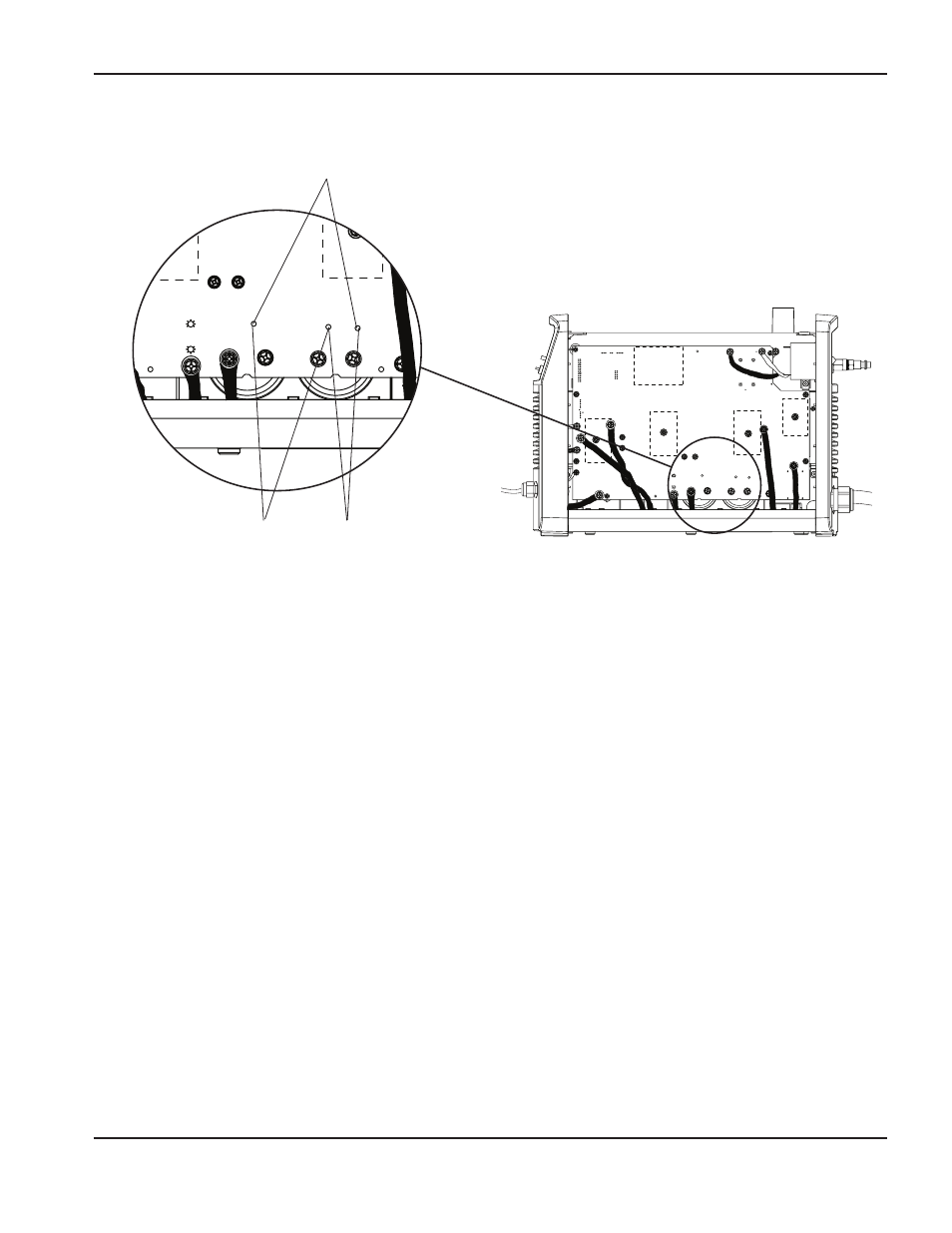

5. Los valores obtenidos en los pasos 3 y 4 deberán ser aproximadamente iguales. Si difieren en más de 30 V,
reemplazar la tarjeta de alimentación.
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC
192 VDC
Paso 3
Paso 4 Paso 2
