LocaLización de probLemas y ensayos aL sistema
powermax
45 Manual de servicio 5-27
Prueba 7 – sensor capuchón de antorcha
Probar el interruptor de sensado capuchón y los cables y mangueras de la antorcha.
1. Poner el interruptor ON/OFF (encendido/apagado) en OFF (O) (apagado).
2. Medir la resistencia entre los pines 1 y 2 de J10 de la tarjeta de alimentación. Deberá medir menos de 10 Ω.
Si se leyera como abierta, el circuito del interruptor de sensado capuchón no está desconectado.
3. Si el émbolo de la antorcha se mueve sin dificultad y los consumibles están bien instalados, o el interruptor
de sensado capuchón está defectuoso o hay discontinuidad en un cable del conjunto de cables y mangueras
de la antorcha. Reemplazar la pieza defectuosa.

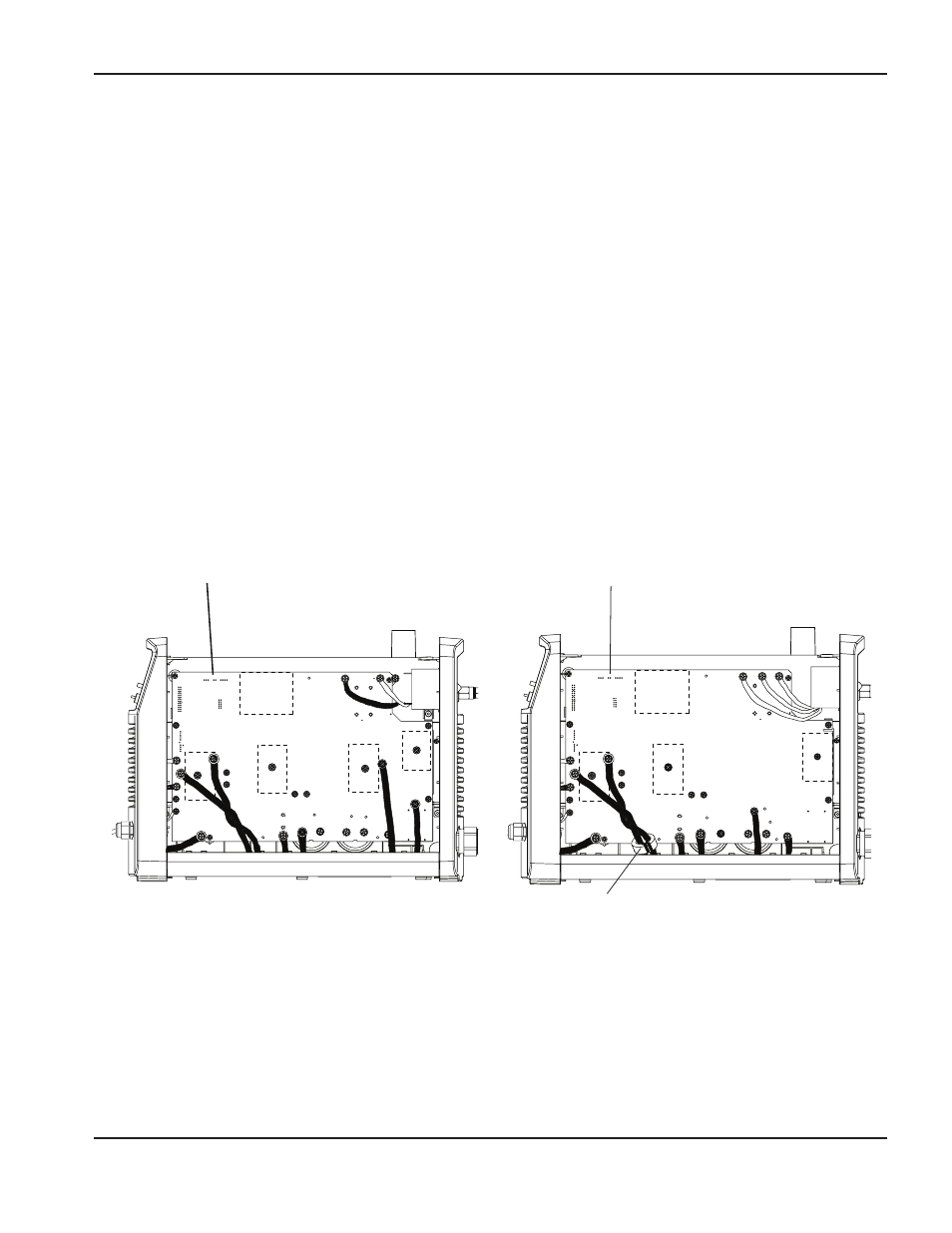

Prueba 8 – ventilador
Probar la buena operación del ventilador.
• Puentear el pin 1 de J3 y el pin 1 de J4 en las fuentes de energía CSA 200-240 V y las CE 230 V, o los pines
1 de J4 y J5 en las fuentes de energía CE 400 V y CSA 480 V. Si el ventilador no trabaja, reemplazarlo.
NOTA: probar el elevador puede provocar una falla debido a los dispositivos de seguridad que tiene el chip
de mando. Puede desatender esta falla si se produce a consecuencia de una prueba del ventilador. El
objetivo de la prueba es asegurar que el ventilador esté operando bien, no probar su circuito de mando.
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC
J3 y J4 J4 y J5
Fuentes de energía CSA 200-240 V
y CE 230 V
Fuentes de energía CE 400 V
y CSA 480 V
(Solo las unidades CE llevan filtro de ferrita)
