montaje de la antorcha
powermax
45 Manual de servicio 3-7
3. Desconectar los cables del interruptor de sensado de capuchón del conector del centro.
4. Utilizar un destornillador Phillips #2 y una llave de tuercas de 6 mm (o llave ajustable) para desenroscar el tornillo
y la tuerca que sujetan el cable de energía de la antorcha al émbolo. (De ser necesario, virar el émbolo para llegar
al tornillo).
5. Usar llaves de 6 mm y 10 mm o llaves ajustables para aflojar la tuerca que fija la línea de alimentación de gas
a los cables y mangueras de la antorcha. Apartar el cuerpo de antorcha.
Nota: cubrir con cinta el extremo de la línea de gas del conjunto de cables y mangueras de la antorcha para
evitar que penetren la suciedad y otros contaminantes al pasarlo a través de la guía.
6. Pasar los cables y mangueras de la antorcha a través de la guía de la mesa de corte.
7. Sujetar de nuevo el cable de energía al émbolo de la antorcha con el tornillo y la tuerca. Darle vuelta al émbolo
de manera que el tornillo no interfiera con el interruptor de sensado de capuchón.
8. Volver a conectar la línea de gas a los cables y mangueras de la antorcha.
9. Cerrar a presión las dos mitades del conector de cable del interruptor de sensado de capuchón.
10. Deslizar el manguito de posicionamiento por encima del cuerpo de antorcha y comprobar la alineación
de los orificios de tornillos. Enroscar de nuevo los tres tornillos en cada extremo.
11. Si va a utilizar la cremallera, sujetarla de nuevo con los 2 tornillos negros que se quitaron antes.
12. Sujetar la antorcha al elevador según las instrucciones del fabricante.

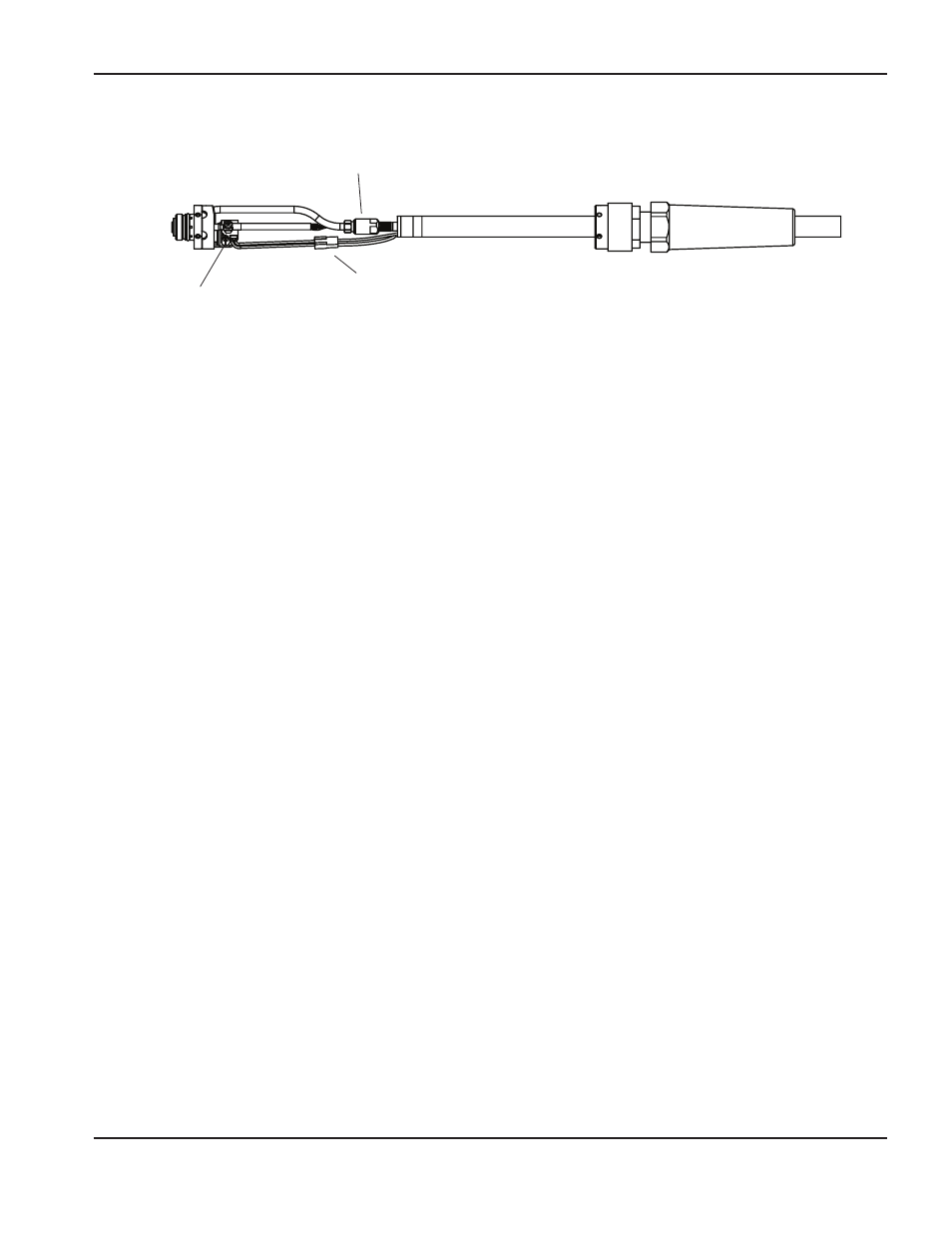

Conector cable interruptor de sensado de capuchón
Conexión línea alimentación de gas
Tornillo para conectar
cable de energía al émbolo
