montaje de la antorcha
3-28
powermax
45 Manual de servicio
4. Separar el panel trasero del Powermax45 desenroscando el tornillo del fondo y alejando el panel lateral de la base
a una distancia suficiente como para taladrar el punto de acceso, sin peligro de golpear los componentes interiores.
5. Usar un taladro con una broca 19/32 para perforar el punto de acceso en el panel trasero.
6. Tender el cable por el pasacables y tensarlo hasta que queden 46 cm de alambre aislado del lado del pasacables
que va dentro de la fuente de energía.
7. Pasar los 46 cm de cable por el orificio que perforó en el panel trasero e instalar el pasacables en el orificio. De ser
necesario, perforar cualquier irregularidad sobrante para que el pasacables ajuste bien.
8. Apretar la tuerca del pasacables que está dentro del panel trasero para sujetarlo.
9. Buscar el pasahilos del fondo del panel central que esté más cercano al panel trasero. Tender los 2 alambres por
el pasahilos hasta el costado de la tarjeta de alimentación de la fuente de energía.

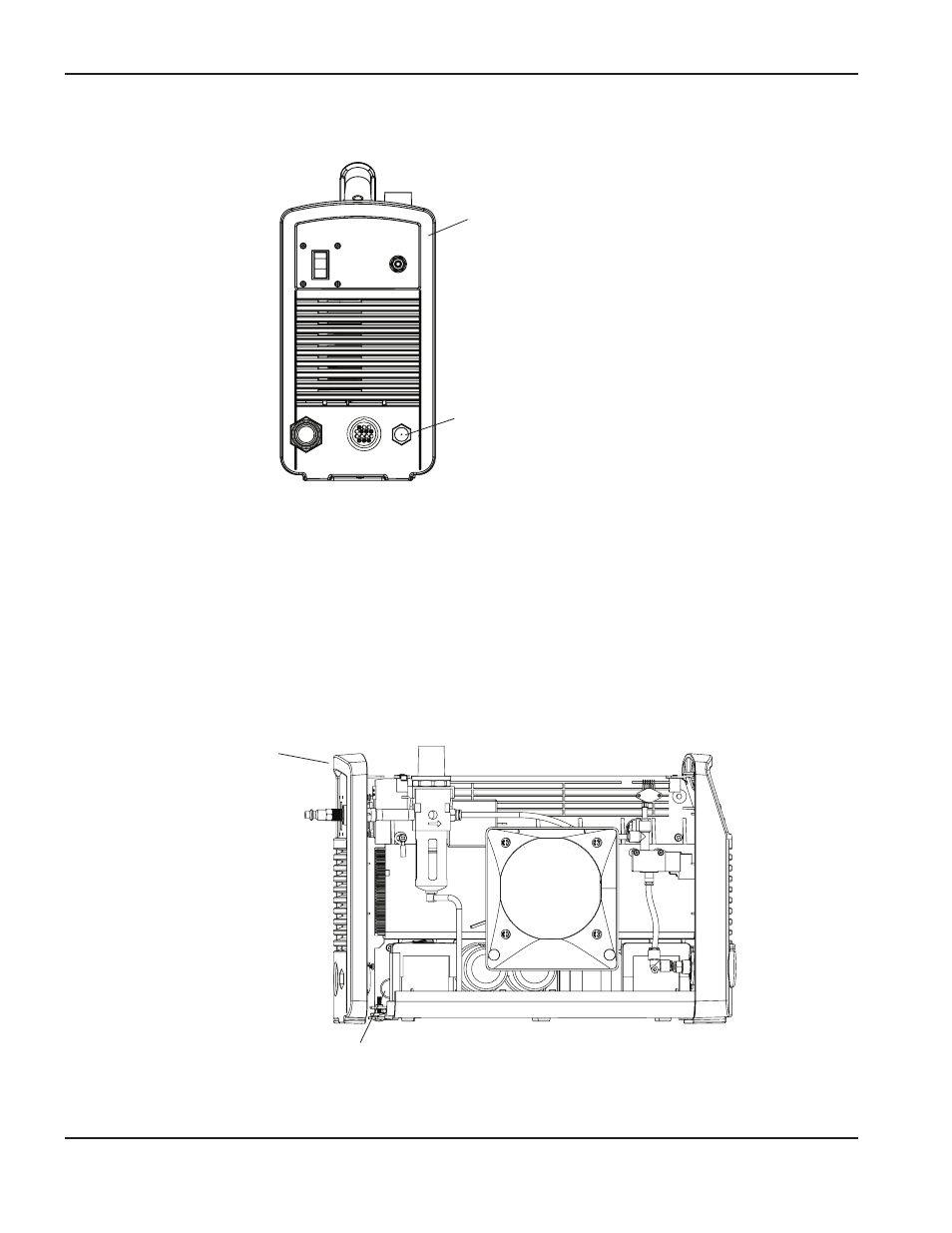

Panel trasero
Punto de acceso
Panel trasero ligeramente
alejado de la base
Pasahilos en el panel central
