Interior, lado tarjeta de alimentación, Interior, lado tarjeta de alimentación -4, Powermax – Hypertherm Powermax45 Rev.2 Manual del usuario
Página 132
PIEZAS
7-4
powermax
45
Manual de servicio
TP 19
W
-
+
-
+
TP 18
R
TP 17
B
192 VDC
192 VDC

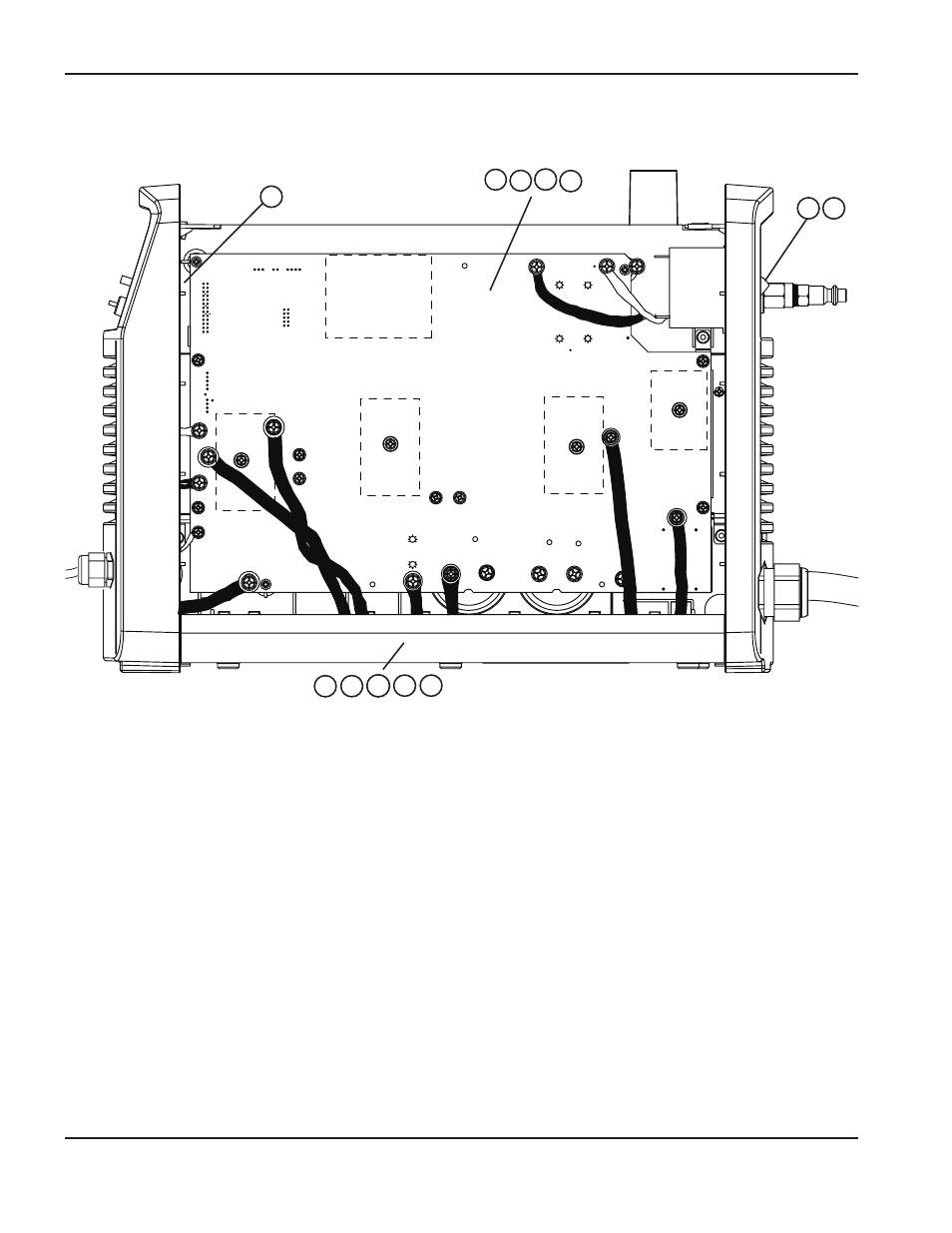

Interior, lado tarjeta de alimentación
1
2 3
4 5 6
8 9
10
7
11 12
Componente
Número
de pieza descripción
Referencia Cant.
1
228262
Juego: tarjeta de control, CSA 200-240 V, CE 230 V, CE 400 V
PCB1
1
428098
Juego: tarjeta de control, CSA 480 V
PCB1
1
2
228266
Juego: interruptor de energía Powermax45, CSA 200-240 V y CE 230 V
1
3
228288
Juego: interruptor de energía Powermax45, CE 400 V y CSA 480 V
1
4
228261
Juego: tarjeta de alimentación, CSA 200-240 V
PCB2
1
5
428078
Juego: tarjeta de alimentación, CSA 480 V
PCB2
1
6
228260
Juego: tarjeta de alimentación, CE 400V
PCB2
1
7
228259
Juego: tarjeta de alimentación, CE 230V
PCB2
1
8
228258
Juego: base
1
9
228265
Juego: conjunto circuitos magnéticos, CSA 200-240 V
1
10
228273
Juego: conjunto circuitos magnéticos, CE 230 V
1
11
228263
Juego: conjunto circuitos magnéticos, CE 400 V
1
12
428079
Juego: conjunto circuitos magnéticos, CSA 480 V
1
228279
Juego: aislante Powermax45 (no se muestra)
1
228290
Juego: grupo de cables Powermax45 (no se muestra)
1
