reposición de componentes
powermax
45 Manual de servicio 6-15
Reemplazar filtro de aire y regulador
1. Poner la energía en OFF (apagado), desconectar el cable de alimentación y la alimentación de gas.
2. Usar un destornillador Phillips #2 para quitar los 2 tornillos de la manija en la parte de arriba de la fuente de
energía. Inclinar ligeramente los paneles extremos de modo que pueda sacar los bordes de la manija por debajo.
Levantar la cubierta de la fuente de energía.
3. Quitar la boquilla de gas de la parte trasera de la fuente de energía.
4. Quitarle la manguera de drenaje al orificio al fondo de la base de la fuente de energía.
5. Desconectar la manguera de alimentación de gas del filtro.
6. Desenroscar la tuerca que sujeta el filtro de aire al soporte. Ladear el fondo del filtro de aire para apartarlo
de la fuente de energía y sacarlo del soporte.
7. Colocar el filtro de gas nuevo en el soporte y enroscar la tuerca de sujeción.
8. Pasar la manguera de drenaje por el orificio al fondo de la base de la fuente de energía.
9. Conectar la manguera de alimentación de gas al nuevo filtro. Si se va a reemplazar la manguera, cortar la nueva
manguera a la misma longitud que la vieja.
10. Volver a conectar la boquilla de gas y, después, conectar de nuevo la alimentación de gas para comprobar que
no haya fugas.
11. Con cuidado de no pellizcar ningún cable, deslizar la cubierta por la parte de atrás de la fuente de energía.
Colocar la manija sobre los orificios encima de la cubierta y usar los 2 tornillos para sujetarla a la tapa.
12. Volver a conectar la energía eléctrica.

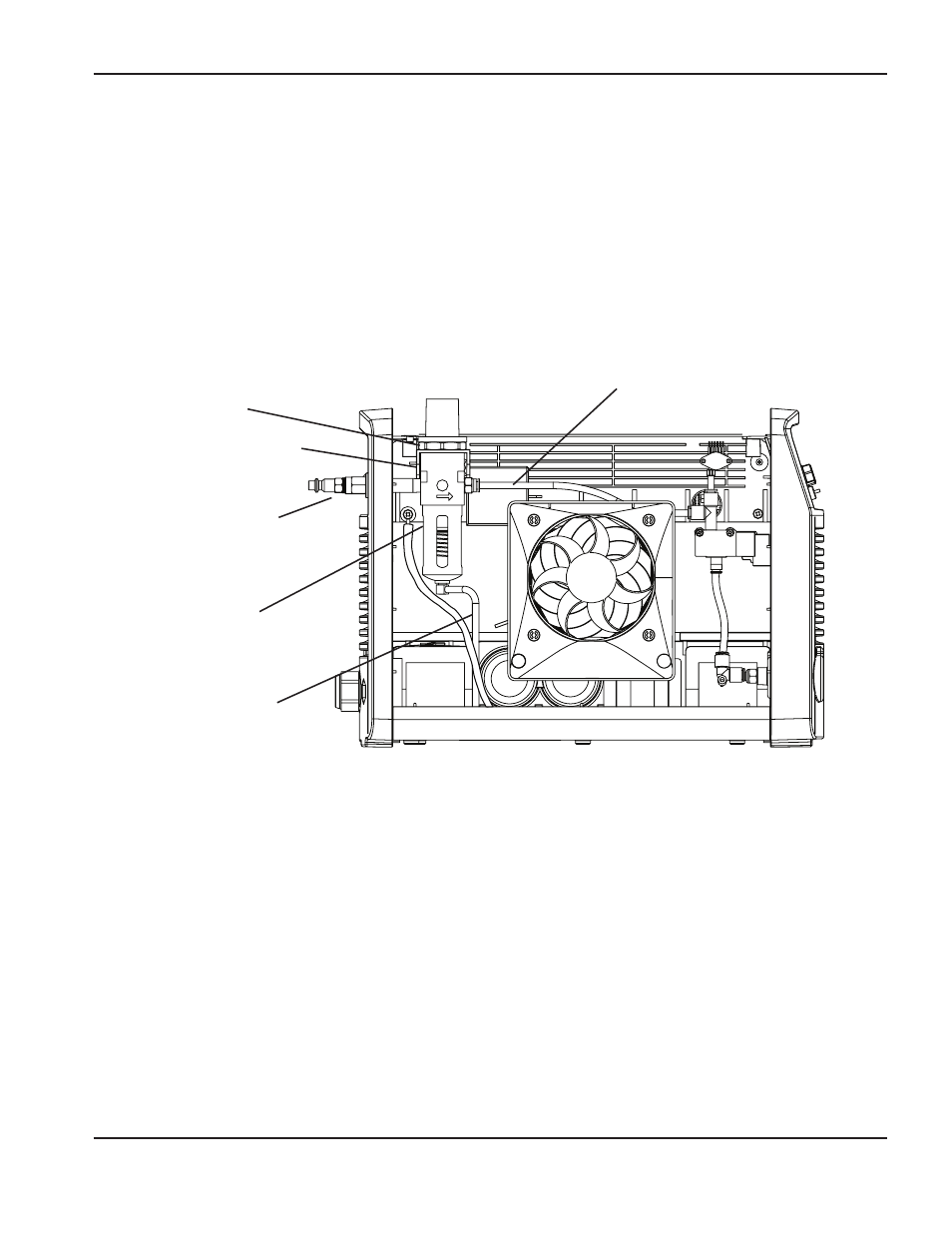

Manguera drenaje
Tuerca
Soporte
Boquilla de gas
Filtro y regulador
Manguera alimentación de gas
