reposición de componentes
powermax
45 Manual de servicio 6-23
Componente descripción
1 Cable de cinta (conector J8)
2 Tornillo conjunto disipador de calor
3 Conectores J10 y J12
4 Conector J13
5 Conector J14
6 Conector J15
7 Conector J16
8 Conector J18
9 Conector J22
10 Conector cable de masa (J21)
11 Tornillo de sujeción
12 Ferrita (solo unidades CE)
13 Conector J20
Componente descripción
14 Tornillos resistencia (4)
15 Rejillas alivio de presión
16 Tornillos capacitor (4)
17 Conector J19
18 Conector J17
19 Tornillo puente rectificador de entrada
20 Aquí va la ranura de las tarjetas nuevas
21 Cables interruptor ON/OFF
(encendido/ apagado)
22 Conector J1
23 Conector J2
24 Conector J3
25 Tornillos de sujeción IGBT (2)
26 Conectores J4, J5 y J6
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC

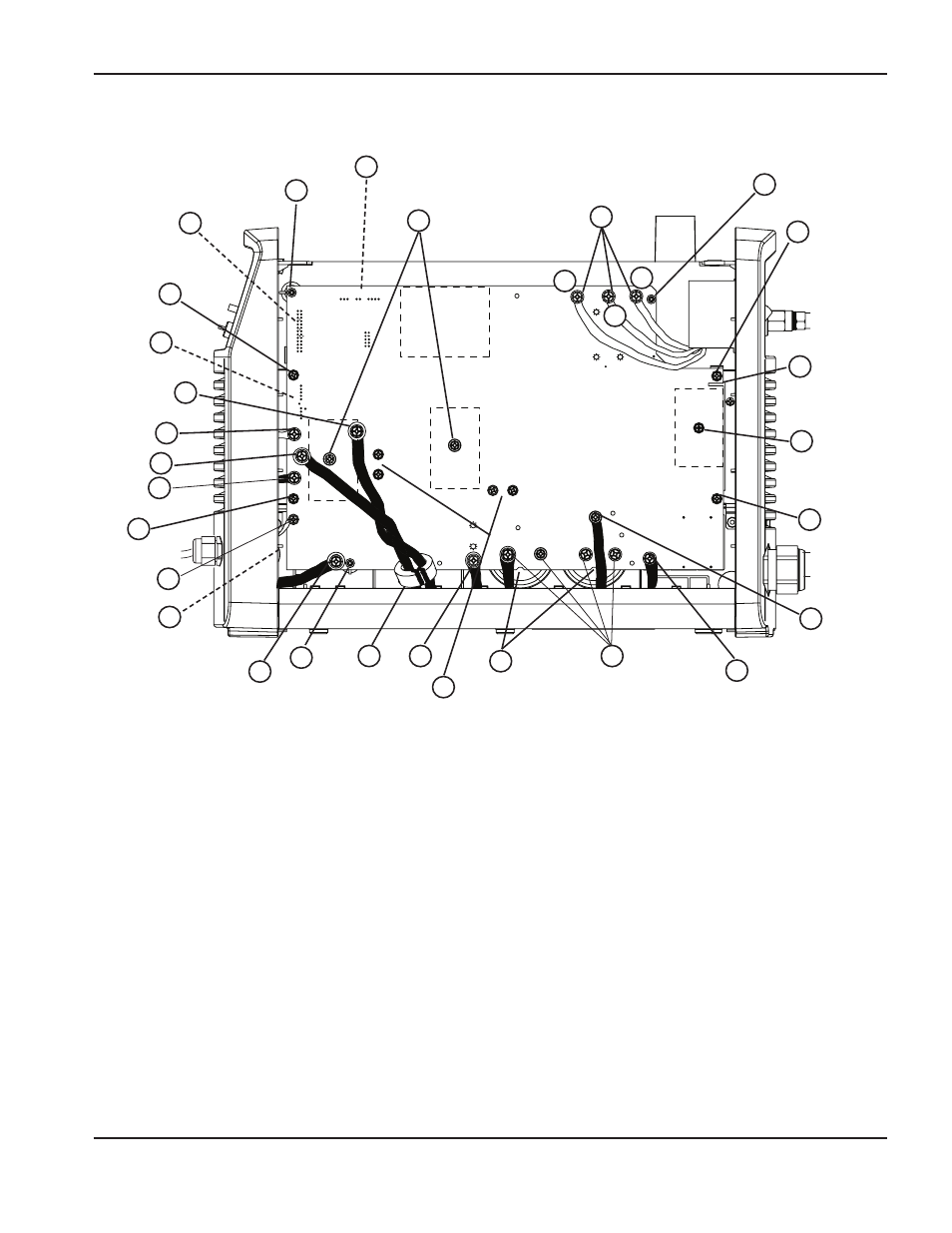

Tarjeta de alimentación CE 400 V y CSA 480 V nueva
1
2
3
4
5
6
7
8
9
10
11 12 13
14
15
16
17
18
19
20
21
22
23
24
25
26
2
2
2
11
11
