LocaLización de probLemas y ensayos aL sistema
powermax
45 Manual de servicio 5-19

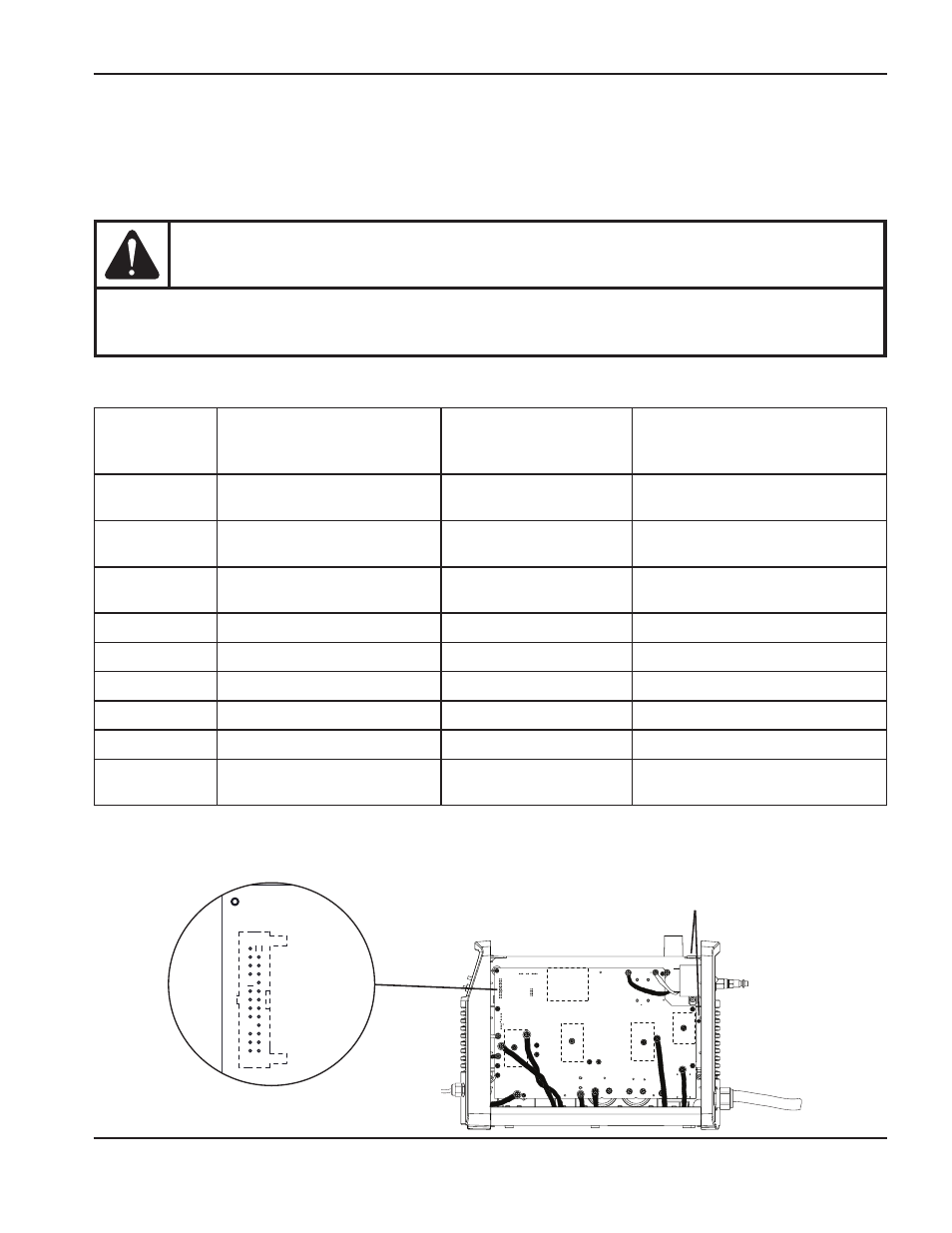

Prueba 2 – chequeos de voltaje tarjeta de alimentación
Con la energía en ON (encendido), utilizar un medidor para verificar el voltaje en los pines del conector J7 (J8 en las
fuentes de energía CE 400 V y CSA 480 V) indicados en la siguiente tabla para asegurarse de que la tarjeta de
alimentación funciona bien. Si alguno de los valores está mal, reemplazar la tarjeta de alimentación.
PRECAUCIóN
No usar ningún – VbUS como conexión a tierra – el hacerlo puede destruir la fuente de energía.
En su lugar y como se muestra a continuación, conectar a tierra cualquiera de las presillas de cable
a tierra del panel trasero o el disipador de calor.
Nota: todos los valores deben caer en ±10%.
Número pin j7
o j8 a tierra
Prueba
Valor previsto
(CSA 200-240 V o
CE 230 V)
Valor previsto
(CE 400 V o CSA 480 V)
19
VCAR
(voltaje de línea CA rectificado)
1,95 V a voltaje de línea 230
2,7 V a voltaje de línea 400 (CE)
2,016 VCD a voltaje de línea 480 (CSA)
21
VBUS
(voltaje bus CC)
2,28 VCD a VBUS 385
2,178 VCD a VBUS 560 (CE)
2,016 VCD a VBUS 670 (CSA)
18 (solo 200-240
y 230 V)
IPFC (corriente de entrada) < 0,1 VCD No aplica
20 IFB (corriente de salida) < 0,1 VCD < 0,1 VCD
22 ITF (corriente transferencia) < 0,1 VCD < 0,1 VCD
25 3,3 VCD 3,3 VCD ±5% 3,3 VCD ±5%
24 5 VCD 5 VCD ±5% 5 VCD ±5%
12 Pin sensado 24 V 2,2 VCD 2,2 VCD
16 Señal arranque
3,2 VCD cerrado
0 VCD abierto
3,2 VCD cerrado
0 VCD abierto
Nota: para medir los valores en el pin 16, la antorcha y la fuente de energía deberán estar colocadas de modo que
se pueda halar y soltar con seguridad el gatillo de la antorcha.
J7 (200–240V CSA / 230V CE)
J8 (400 V CE / 480V CSA)
1 2
25 26
Poner a tierra la presilla del cable a tierra o el disipador de calor
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
