Reposición de componentes

6-20

powermax

45

Manual de servicio

TP 19

W

-

+

-

+

TP 18

R

TP 17

B

192 VDC

192 VDC

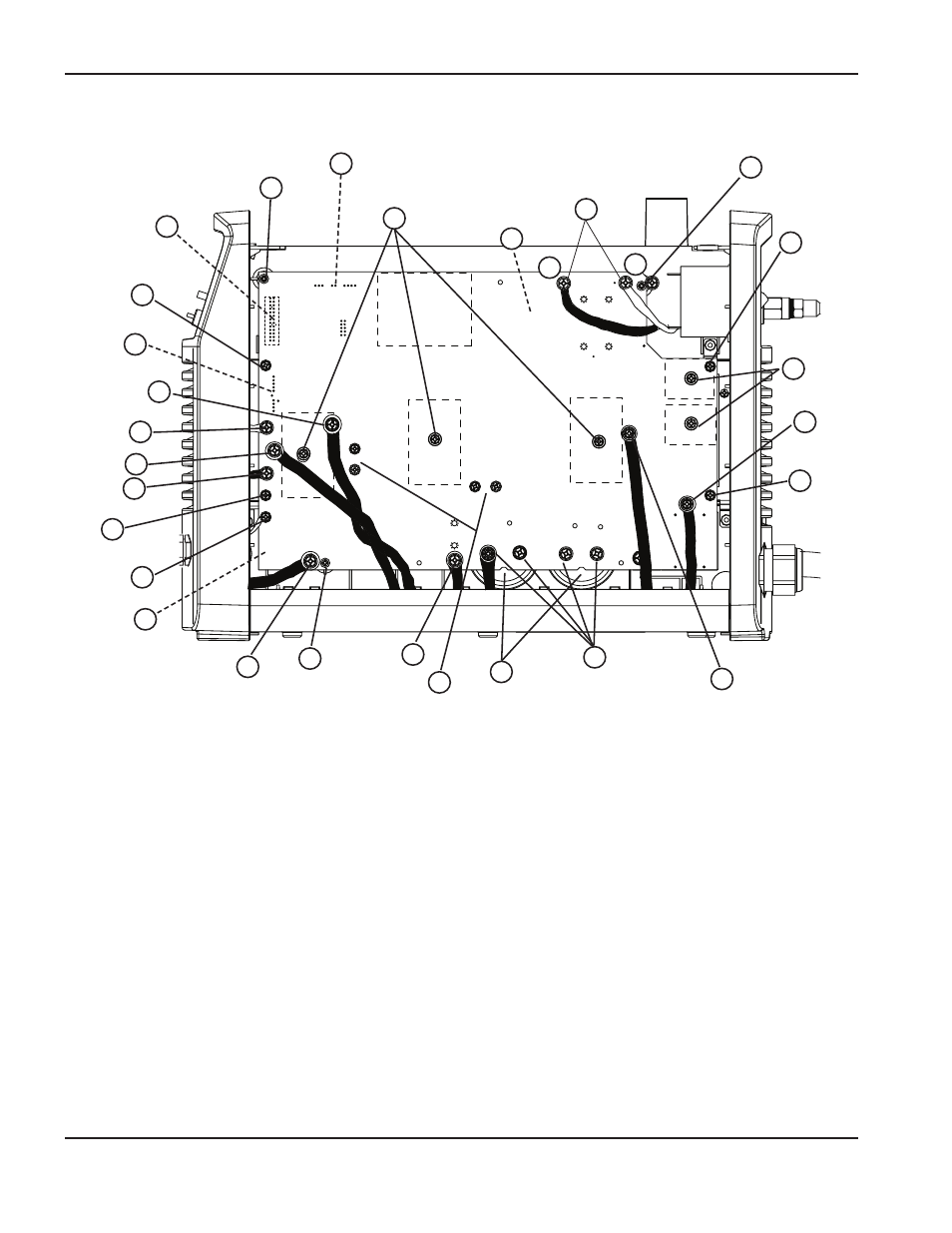

Tarjeta de alimentación CSA 200-240 V y CE 230 V vieja

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

2

2

2

11

11

Componente descripción

1

Cable de cinta (conector J7)

2

Tornillo conjunto disipador de calor

3

Conectores J10 y J12

4

Conector J13

5

Conector J14

6

Conector J16

7

Conector J17

8

Conector J19

9

Conector J22

10

Conector cable de masa (J21)

11

Tornillo de sujeción

12

Conector J20

Componente descripción

13

Tornillos resistencia (4)

14

Rejillas alivio de presión

15

Tornillos capacitor (4)

16

Conector J15

17

Conector J18

18

Tornillos puente rectificador de entrada (2)

19

Cables interruptor ON/OFF

(encendido/ apagado)

20

Conector J1

21

Conector J2

22

Conector J6

23

Tornillos de sujeción IGBT (3)

24

Conectores J3, J4 y J5
