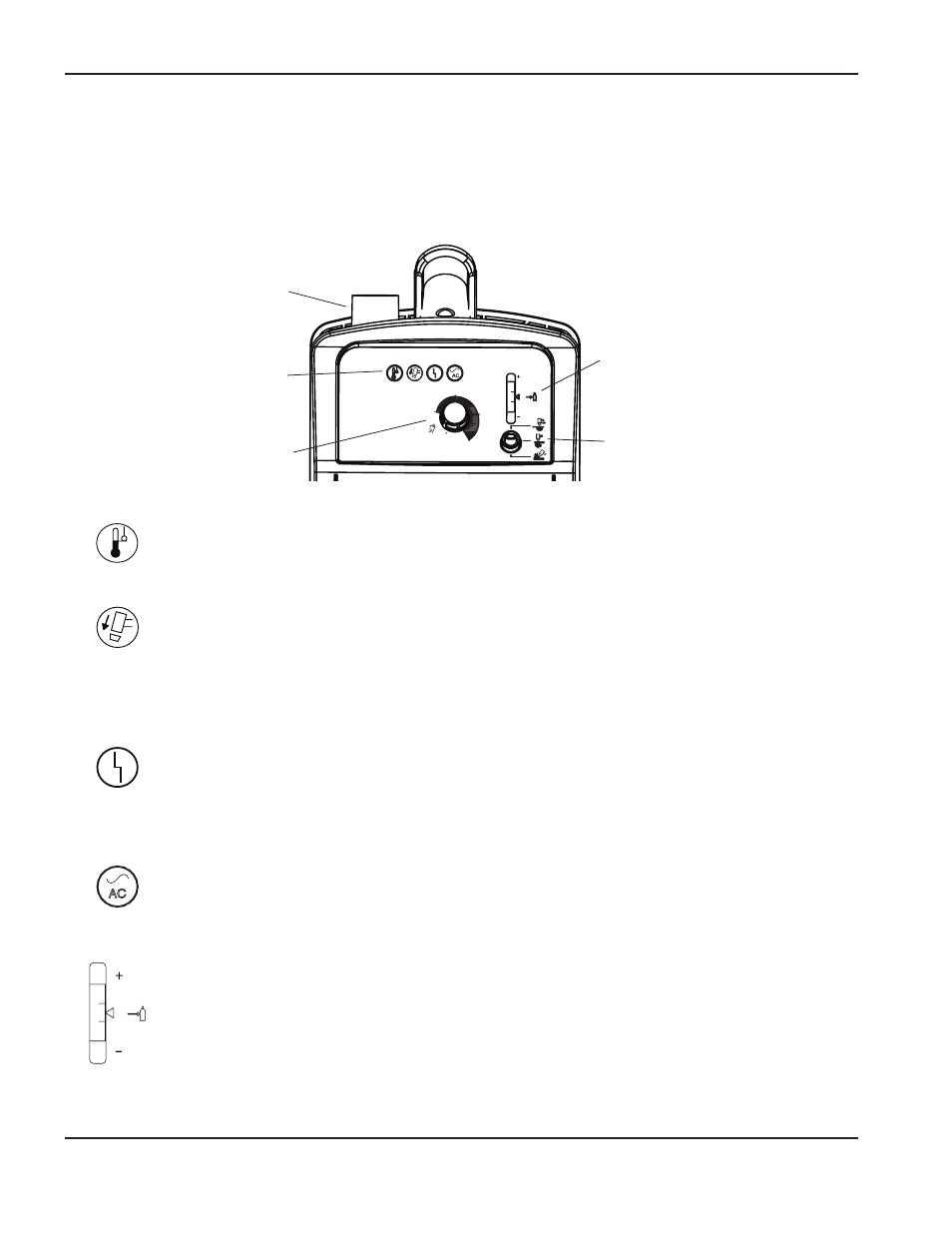

Controles e indicadores
El Powermax45 tiene un interruptor ON/OFF (encendido/apagado), perillas de ajuste de amperaje y regulador de
presión, un interruptor de modo, 4 LED indicadores y un LED de presión de gas, los que se explican a continuación.
Controles y lEd frontales
lEd de temperatura (amarillo)
Al encenderse, este LED indica que la temperatura de la fuente de energía está fuera del rango
aceptable.
lEd del sensor de capuchón de antorcha (amarillo)
Este LED se enciende para indicar que los consumibles están flojos, mal instalados o ausentes. Para
información de posibles condiciones de falla, consultar el tema Guía de localización de problemas de
la sección Localización de problemas y ensayos al sistema. Si este LED se enciende, debe ponerse
la energía en OFF (apagado), instalar los consumibles como es debido y volver a poner el sistema
en ON (encendido) para restablecerlo.
lEd de falla (amarillo)
Este LED se enciende para indicar que hay una falla de la fuente de energía. Algunas condiciones
de falla provocarán el parpadeo de uno o más LED. Para información de cuáles son estas condiciones
de falla y la forma de corregirlas, consultar el tema Guía de localización de problemas de la sección
Localización de problemas y ensayos al sistema.
AC
lEd de energía oN (encendido) (verde)
Al encenderse, este LED indica que el interruptor de energía está puesto en l (ON) (encendido)
y los bloqueos de seguridad desconectados.
lEd y barra de presión de gas (amarillo/verde)
Al estar el indicador LED de la barra de presión verde y en el centro de la barra vertical, la presión
de gas está bien ajustada conforme al modo de corte seleccionado con el interruptor de modo.
Si la presión es muy alta para el modo seleccionado, el indicador estará por encima del punto medio
de la barra. Si es muy baja, el indicador estará por debajo del punto medio. En los puntos más alto
y más bajo de la barra, el indicador se pondrá amarillo.
Si el indicador está en el parte de abajo de la barra y parpadea, la presión de gas es menor que
la mínima necesaria.
40 20
45
AMPS
30
Perilla regulador de presión
Indicadores LED
LED y barra de presión de gas
Interruptor de modo
Perilla ajuste de amperaje
