FCD LMLIM1501-00 Instalación y mantenimiento de la serie LY para LY 1001, LY 2001 y LY 3001 5-11
5.8.2 Cómo configurar la parada mecánica CERRADA en el LY 2001/3001
Tabla 5.6 – Tamaño de la parada mecánica y de la contratuerca
Tipo de Tamaño del tornillo Tamaño de la tuerca
unidad de parada de enclavamiento
LY 2001/3001 5 /
8 -16 x 3" 5 /
8 -11
Todos los números de pieza refieren a la Figura 5.11.
1. Ajuste los tornillos de parada mecánica CERRADA (pieza #58) (tornillo de capuchón de cabeza hexagonal)
aflojando la tuerca de enclavamiento (pieza #59) (tuerca de cabeza hexagonal).
2. Utilizando el volante, gire la válvula a la posición CERRADA. Asegúrese que la válvula esté completamente
asentada antes de ajustar la parada mecánica.
3. Rote el tornillo de parada mecánica (pieza #58) en el sentido de las agujas del reloj hasta que se produzca el
contacto con el pasador limitador (pieza #28).
4. Afloje el tornillo de parada mecánica (en sentido contrario al de las agujas del reloj) aproximadamente 1_|2 vueltas.
5. Vuelva a ajustar la tuerca de enclavamiento.
6. Opere manualmente el actuador hasta la posición cerrada, para asegurarse de que el ajuste sea correcto.
NOTA: Las paradas mecánicas poseen la función de proteger al equipo de una sobrecarrera, en caso de falla
en el switche de posición. La válvula no deberá presentar torque contra el tornillo de parada mecánica durante
los ciclos normales de ABIERTA/CERRADA.

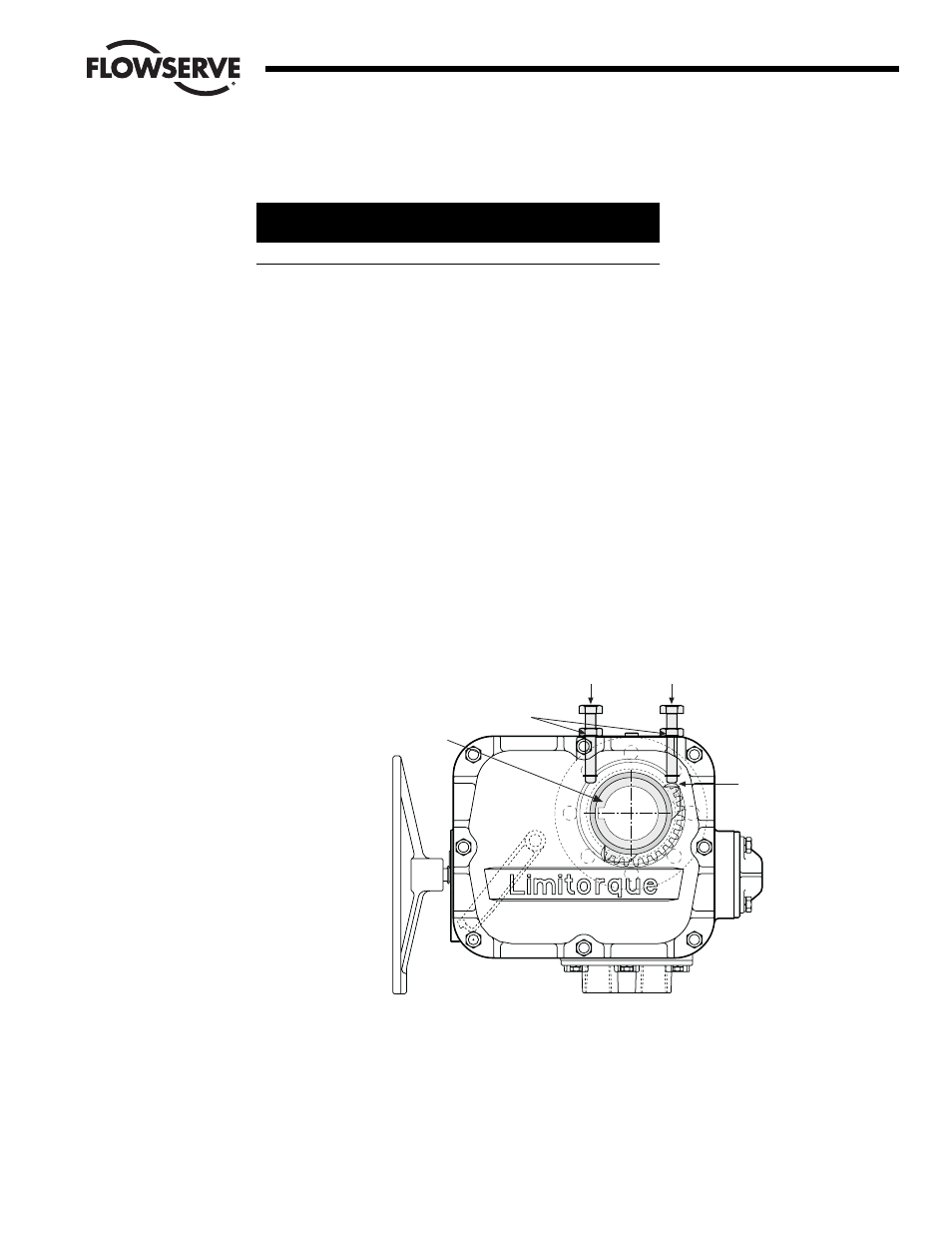

Figura 5.11 – Tornillo de fijación de parada mecánica ajustado hasta el punto de contacto de la tuerca de torque en
el LY 2001 y 3001
#32 Tuerca de torque
#59 Tuerca de enclavamiento
#58 Tornillo de parada mecánica
Tornillos de parada mecánica
CERRADA ABIERTA
#28 Pasador limitador y
tornillo de parada mecánica
posicionados en el punto de
contacto
Vista Superior del LY 2001/3001
En sentido contrario al
de las agujas del reloj
para la posición
ABIERTO LY 2001/3001
